【2024】YOKOGAWA横河混合信号示波器DLM3000系列DLM3022/DLM3032/DLM3052/DLM3024/DLM3034/DLM3054
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
品质
YOKOGAWA多年来始终致力于测量品质， DLM3000具有低残余噪声、多电压量程和各种实时低通滤波器，能够确保信号的真实度。
灵活
通道数灵活组合、存储深度选件、“功率运算”选件、包括主流汽车总线在内的串行总线功能相结合，可根据各种需求对示波器进行配置。
易用
触摸屏与示波器传统按键操控面板的组合可以让用户实现无缝转换，通信和存储选件则可以让用户轻松访问大型数据集。

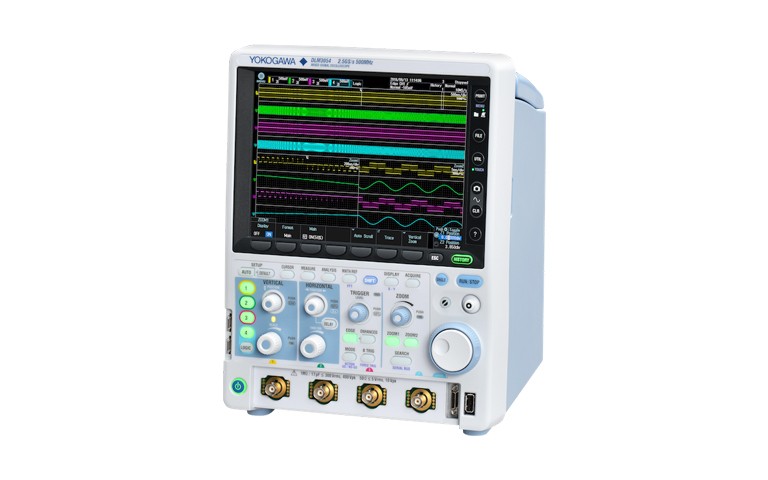

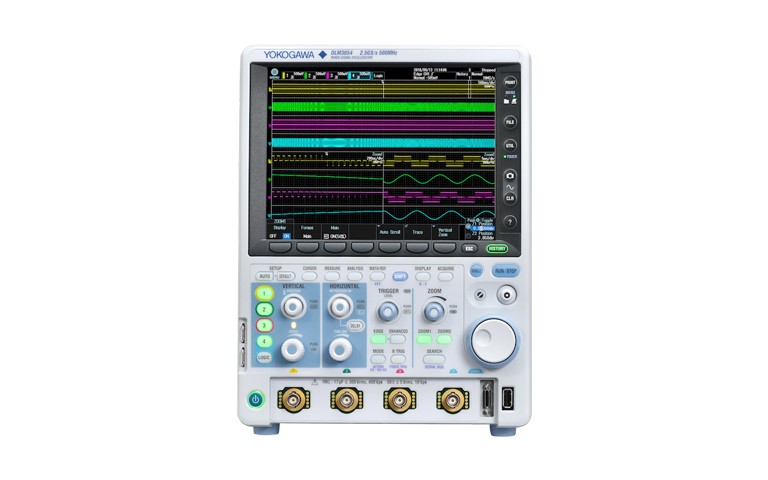

方便操作的立式设计
DLM3000的触摸屏显示器位于仪器操作面板的上方。这种立式机身设计，既可以使显示器与用户视线齐平，又可以节省桌面或测试台的空间。
操作面板布局直观，通道和功能的操作状态一目了然，可以迅速进行所需测量。
方便设置的8.4英寸显示器
可以自动或手动分踪显示各独立通道的波形，同时保持理想的分辨率和动态范围。这样无论使用多少通道，都可以轻松查看所有信号的细节。 DLM3000是一款易于查看和易于操作的“紧凑型专属示波器”。
电容式触摸屏，操作直观
触屏式用户界面能为用户提供直观的操作。可以通过熟悉的点选、拖动，外扩/里捏操作来快速设置测量、光标、缩放框、波形显示区域等项目。
传统按钮和按键的使用也很方便，因此用户可以自由切换，尽享两种控制方式的优势。
测量和统计功能
包含29个波形参数测量。最多支持30个同步自动测量。还可以连续、逐周期或使用历史存储功能来统计测量值。
此外，逐周期参数测量统计还可以评估已捕获波形的波动。

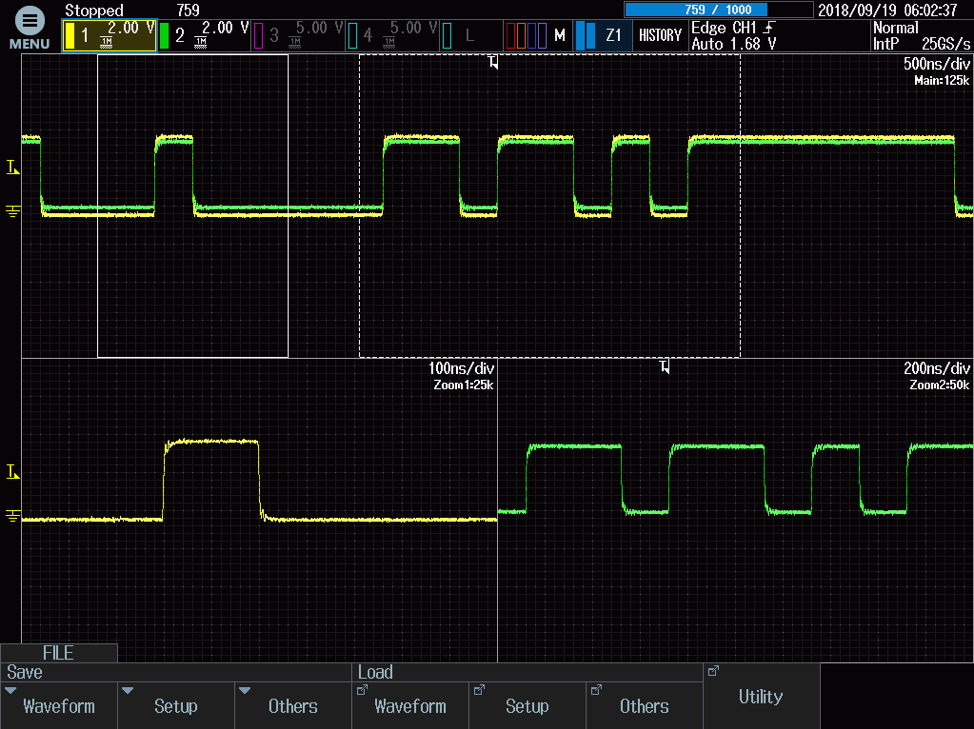

双缩放
独立的缩放处理器即使在最高500兆点时也能快速放大波形数据。双缩放可以轻松查看两个时间点的事件，选择要显示的特定输入通道，甚至可以自动向前或向后滚动。缩放搜索可查找边缘，图型，脉冲宽度或超时条件，以便更轻松地定位感兴趣的数据。
FFT分析
可以同时执行2个FFT分析。 除CH1 ~ CH4上的实际波形之外，还可以对运算波形执行F F T。可有效分析滤波、旋转设备和其他现象。
触发功能可捕捉组合的模拟/逻辑复合波形

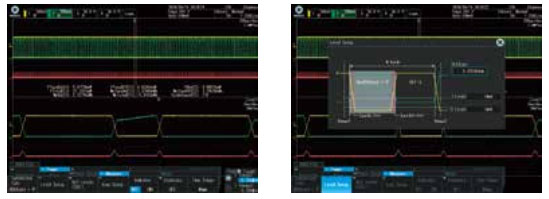

DLM3000系列提供多种易于设置、组合了模拟和逻辑输入的触发，例如边沿触发、增强触发和B触发。通过使用数字触发系统，可最大程度的降低误触发的可能。
自动保存先前捕获的波形 后期回放，不错过任何异常波形
使用DLM3000系列，可将多达100000个先前捕获的波形保存在采集内存中。使用“历史”功能，可以在屏幕中显示先前捕获的一个或所有波形(历史波形)。
还可以对历史波形执行光标测量、运算和其他操作。通过使用“历史”功能，可采集到由于波形不确定而难以设置触发条件的偶发异常信号，并对其进行分析。

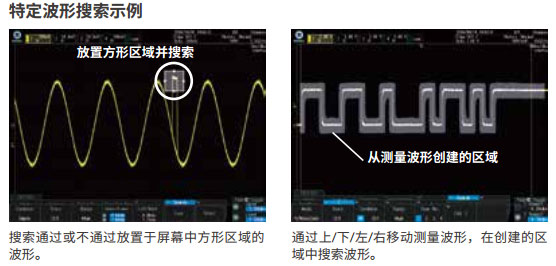

历史搜索功能
可以使用多种搜索方法，搜索多达100,000个满足要求的事件波形。
回放功能
可以自动播放、暂停、快进和快退波形历史记录。
开关损耗分析
使用长内存进行长测试周期的开关损耗计算[V(t) X i(t)]。支持多种开关损耗的计算和分析，包括开/关损耗、导通损耗以及长周期损耗(50Hz/60Hz)。
串行分析功能选件(/F01 ~ /F05)
UART (RS232)/I2C/SPI/CAN/CAN FD/LIN/FlexRay/SENT/CXPI
串行总线通信在汽车等各领域得到了广泛应用。从制动系统到车辆导航系统，这些总线无处不在。要确保正常的车辆性能，电子控制单元(ECU)、传感器和执行器之间的通信尤为重要。
除了验证协议的数字逻辑之外，开发和验证这些系统还需要对波形质量、噪声以及传感器/执行器信号的同步测量进行模拟物理层验证。
带有串行总线解码功能的DLM3000可同时显示总线的解码数据和物理层波形，非常适合用于验证和排除故障。

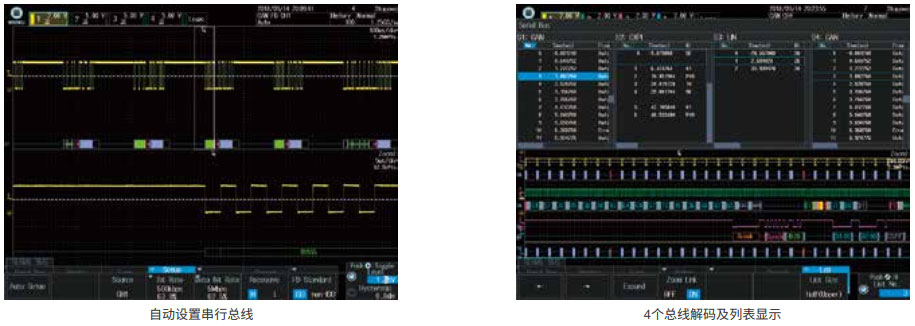

独特的自动设置
串行总线分析通常需要许多设置，例如比特率、电压阈值、逻辑极性、采样点和触发条件。这些复杂的设置使捕获数据难以进行，并且需要很长的设置过程。
YOKOGAWA特有的自动设置功能可自动分析输入信号和复杂参数，如比特率和阈值电平，在几秒钟之内选择出最佳设置。此功能不仅可以节省时间，而且在比特率和其他参数未知时也具有强大的调试能力。
最多可同时分析4个总线
最多可同时快速分析4个速度不同的总线。各种搜索功能增强了可用性，即使在非常庞大的内存中也可以搜索出特定数据。双缩放功能意味着可以观测不同的总线并执行相互调试。
用PC提高工作效率
DLM3000的全新CPU平台配备了千兆以太网和USB3.0*1作为标配通信接口，处理数据比以往更快。
例如， DLM3000在将数据保存到内部存储中或传输给PC时速度可以达到10倍。*2即使使用大型数据集，也能快速获取结果。
*1 仅USB功能。 USB Host功能使用USB2.0通信。
*2 当安装/C8选件(SSD)用于内部存储，并且使用USB3.0大容量存储连接进行传输时。
与前一代机型相比(DLM2000)
接口丰富、控制轻松
