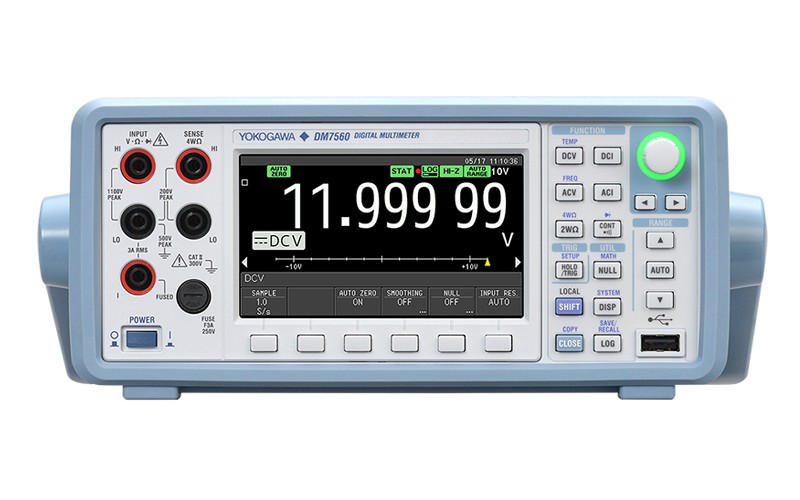

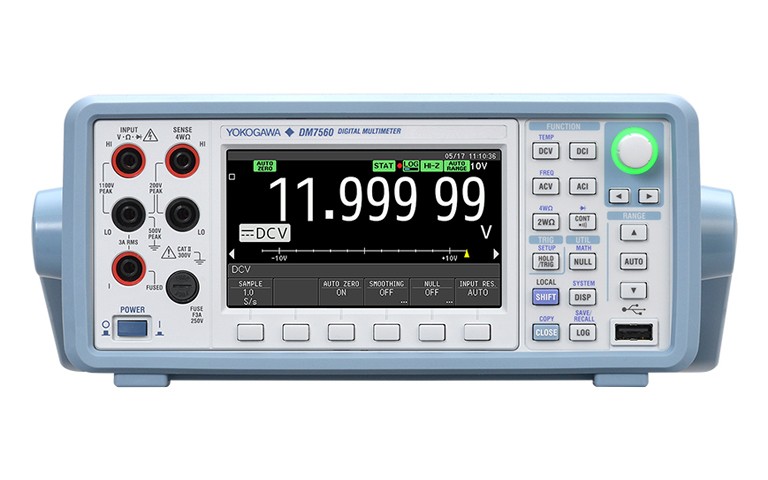

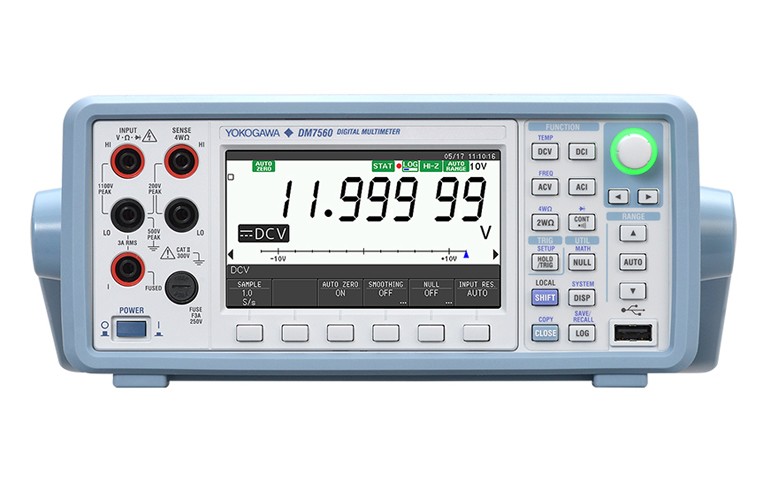

YOKOGAWA横河数字万用表6.5位DM7560
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
主要特点
显示格式灵活的全彩色、高分辨率显示器 高速数据记录，最高可达30k点/秒。
大容量存储，最高可达100k点。
可实时或离线执行趋势和直方图分析

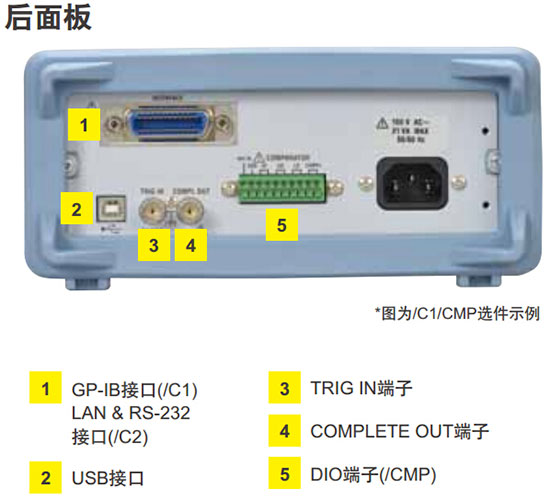

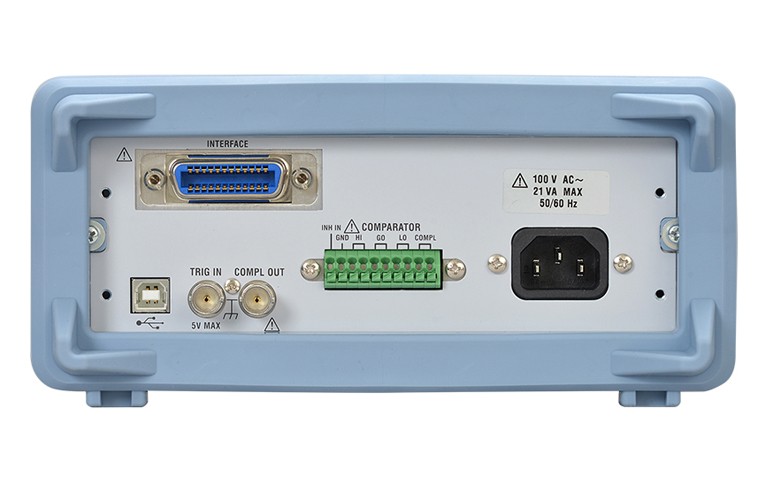

丰富的通信接口(USB/以太网/GP-IB/RS-232)可实现自动测量
应用实例
监视电池的电流消耗
传感器测试
生产测试
R&D/服务
电压参考测试

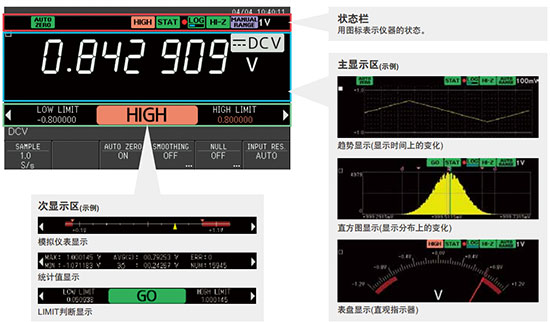

灵活的显示格式
通过组合使用主显示区和次显示区， 4.3英寸高分辨率大型显示器更加有利于全面观测数据。
显示画面组合示例
趋势图 + 统计值
DM7560可以显示不同类型的可视化画面。 在此例中， 上面显示的是时域趋势图， 下面显示的是统计数据。

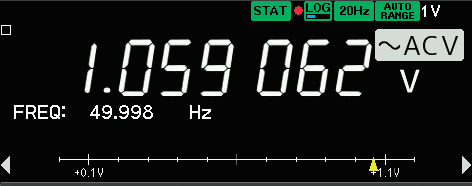

数值 + 频率 + 模拟仪表
可以分别用数值和模拟表盘显示输入信号电压和频率。
高速数据记录
数据记录速率高达30kS/s
在BULK模式下，可以将数据记录到内部存储器，速率高达30kS/s。
记录到内部存储器的数据可以拷贝到USB存储设备并在PC上对这些数据进行分析。
* 当DCV、 DCI、 2WΩ、 4WΩ测量时

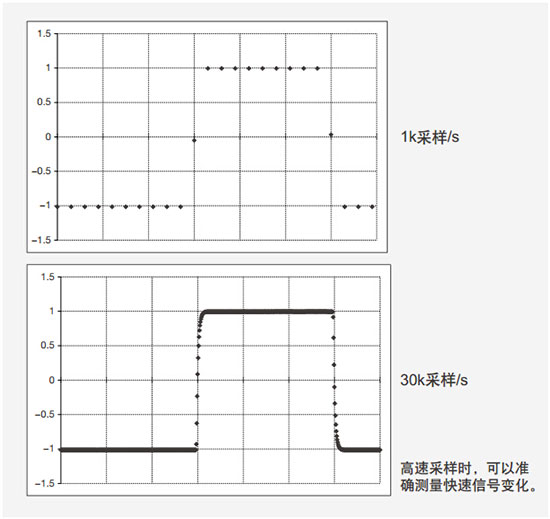

采样速率设为30kS/s， 测量到的10ms脉宽、 2Vpp的信号。
大容量存储
内部存储器容量最高可达100k点。即使在高速采样率下，也可以长时间执行高分辨率数据记录。
在1S/s的采样率下，能连续执行超过27个小时的测量。
各采样率的记录时间

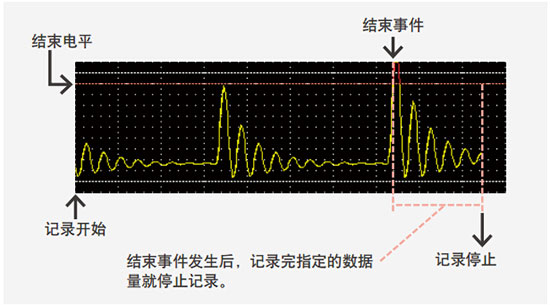

触发数据记录
LEVEL、 LIMIT或EXTERNAL TRIGGER等触发事件可以用于结束记录。用户可按需指定事件发生后要保存的数据量。
SIGNAL LEVEL事件可结束数据记录

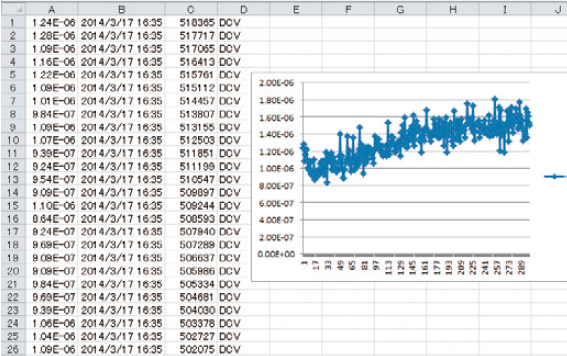

基于PC的分析
用户可以将保存的数据传输至PC进行更加详细的分析。
离线数据分析
DM7560拥有强大的分析功能， 可以分析保存在内部存储器中的记录数据， 无需使用PC。

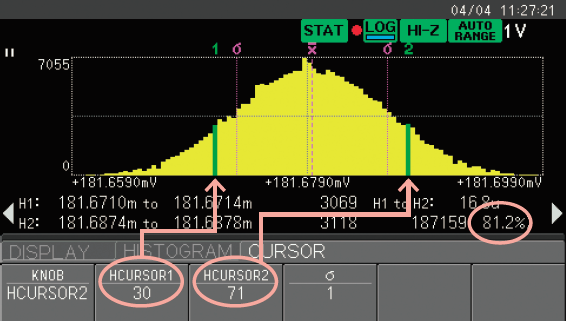

收益率测量
通过在直方图显示画面上设定光标所在位置的上限值和下限值， 可以显示数据量、在所有数据中所占的百分比(%)以及收益率。
在直方图显示画面上， 通过光标控制可以执行收益率和其他计算。

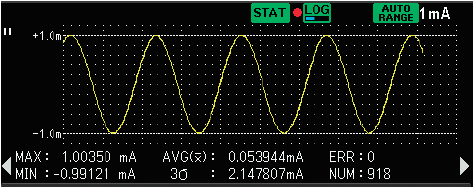

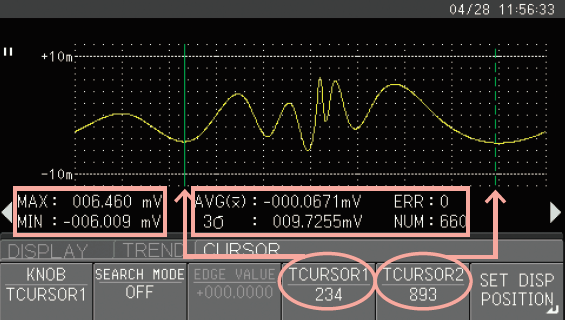

时间趋势分析
在趋势图中， 可以计算指定时间范围内的统计数据。
自动计算光标指定范围内的MAX/MIN/AVG等统计数据。

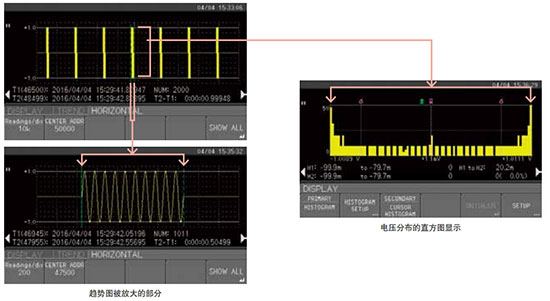

深入分析
可以轻松查看趋势图被放大的某个部分或者将放大区域显示为直方图
提高生产力

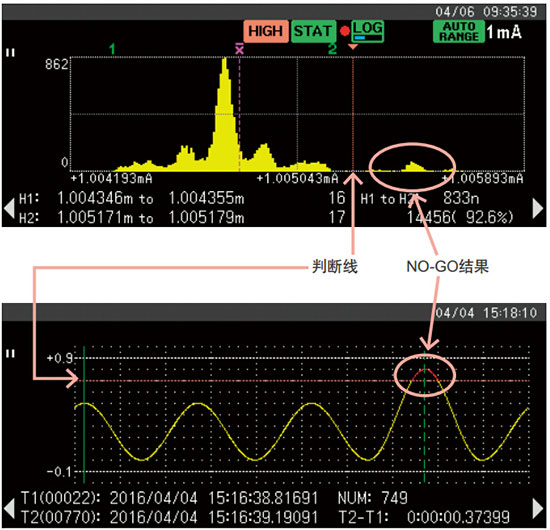

判断(GO/NO-GO)结果分析
直方图和趋势图都可以显示LIMIT判断结果。
捕获的NO-GO结果显示在直方图中， NO-GO结果的捕获时间显示在趋势图中。

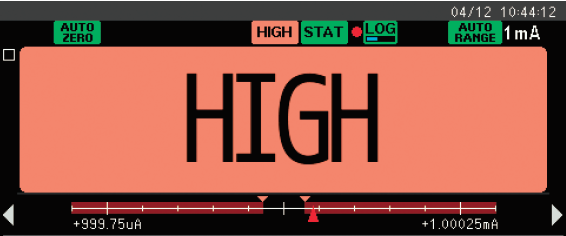

大字体显示
字体大， 即使距离远， 也可以看清楚。
利用PLC进行设置控制
通过RS-232接口， DM7560可以保存/调出多达10个设置， 从而可以通过PLC灵活控制仪器。
根据LIMIT判断输出信号
LIMIT判断结果可以作为信号从DIO端子(选件)输出， 从而简化自动化测试系统。
SCPI标准的远程控制

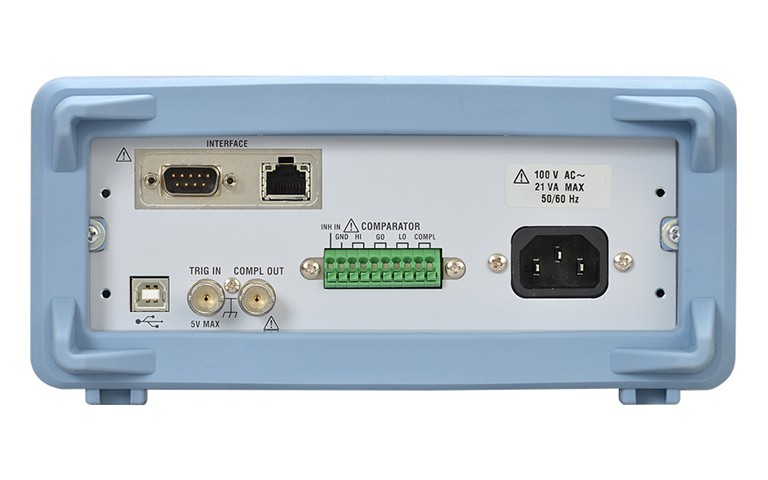

除了标配的USB接口以外， 还可以使用以太网、 RS-232和GP-IB接口， 通过工业标准SCPI指令实现控制。
