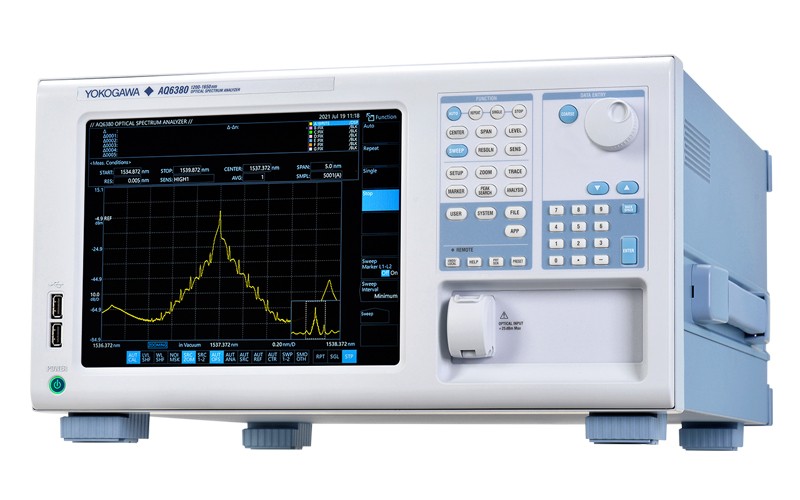

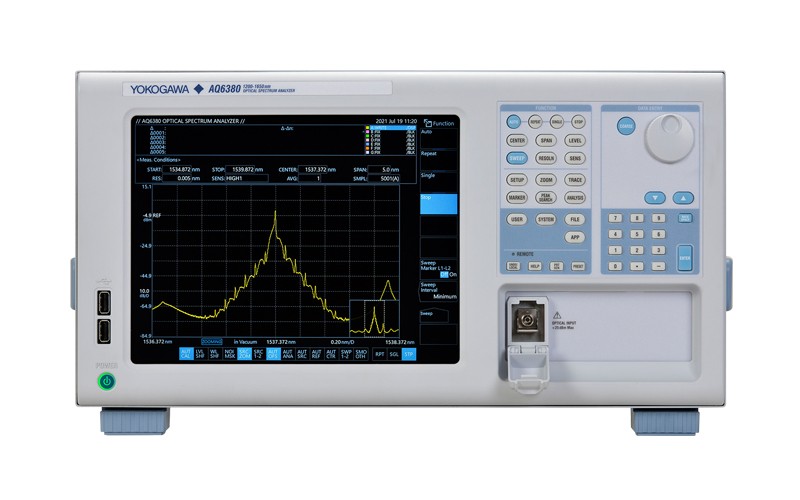

YOKOGAWA横河光谱分析仪AQ6380
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
更清晰、更深入、更精确
高波长分辨率： 5pm
高波长精度： ±5pm
动态范围： 65dB
高杂散光抑制比： 80dB
无与伦比的光学性能

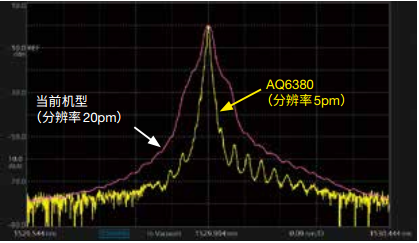

5pm高波长分辨率
AQ6380达到5pm的波长分辨率。它能够分离紧密分配的DWDM通道和光收发器的调制侧峰值。

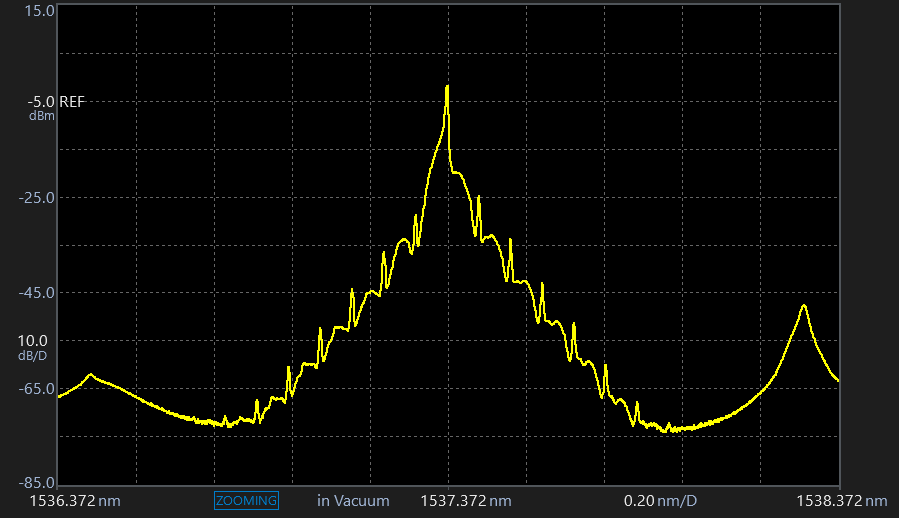

65dB动态范围
AQ6380单色镜具有更陡峭的光谱特性，可以有效分离相近的信号，如外腔激光器的残余纵模,并执行精确测量。

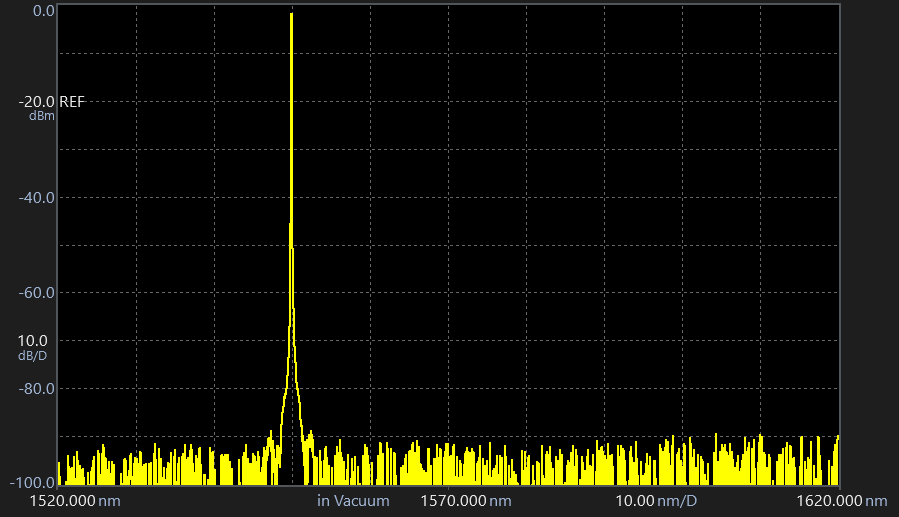

80dB杂散光抑制
杂散光是由单色镜内入射光的漫反射引起的光学噪声。在激光SMSR测量等情况下，同时测量多个不同等级的光谱时，
杂散光可能会干扰测量；因此，需要高杂散光抑制性能。
AQ6380提供大动态范围测量，具有80dB的出色杂散光抑制性能。 此外，由于测量原理，不会产生杂散噪声。

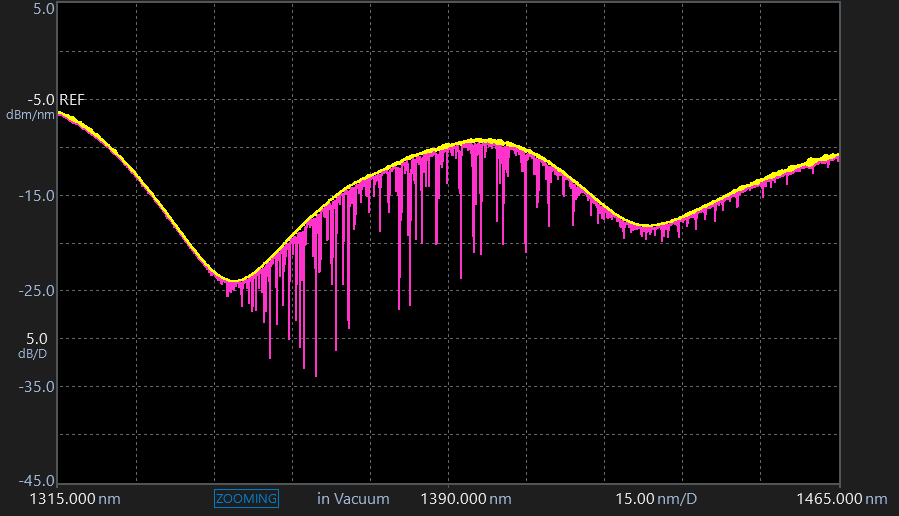

减少水汽吸收的气体净化功能
在近红外波长范围内，由于空气中水汽的影响，存在观察到强烈光吸收的波长区域。在光谱分析仪的测量中
，有一个可明显检测到单色镜内水汽的光吸收特性的波段。这种现象会干扰适用波段范围内的精确光谱测量。

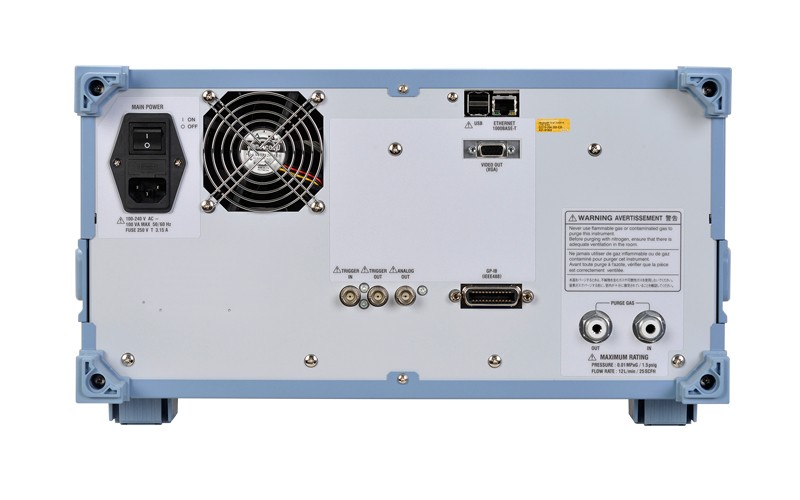

AQ6380配备净化装置，通过背面板上的专用端口持续供应氮气或干燥空气，以更换单色镜内的空气。
因此，它可以实现精确的光谱测量，而不受水汽的光吸收现象的影响。
±5pm波长精度
AQ6380在C波段提供±5pm，以满足最严格的精度要求。它还可以在S和L波段提供±10pm，在整个波长范围内提供 ±50pm。
有了这样的精度，一些应用可能不再需要光波长计。 使用内置波长参考光源进行定期自波长校准，确保每次测量的长期稳定性。
自动波长校准保持高精度
环境温度变化、振动和冲击将影响光谱分析仪在内的光学精密产品的测量精度。
AQ6380具有自动校准功能，能够长期提供高精度测量。
通过内部光源可以完全自动且定期执行波长校准，无需外部光纤线。
它还支持使用外部光源执行波长校准。可以通过设置外部光 源的精确波长来执行校准。
单模光纤输入
AQ6380的光输入使用PC型单模光纤，即使连接PC型光插头，光反射衰减也能达到30dB或更高。
因此，它减少了对反射敏感光学器件测量的影响。
产品概述
提高测量效率和生产率 测量速度高达20倍
通过专用于CW光的新型灵敏度模式“RAPID”，测量速度比 传统机型快至少20倍。
用于优化测量时间的新灵敏度设置
灵敏度的设置是影响测量时间的重要因素之一。

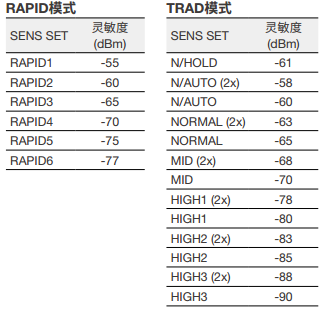

AQ6380有2种模式和19种灵敏度设置，因此根据光信号类型和最低灵敏度要求选择最佳灵敏度可以缩短测量时间。
也可以通过数值设置灵敏度。通过直接输入所需的最小灵敏度，自动选择适当的灵敏度设置。
RAPID: 专用于CW光的快速测量灵敏度模式
TRAD: 支持CW光和脉冲光的传统灵敏度模式
提示：灵敏度是1550nm时的参考值，而非保证值。
内置分析功能免除了后期的数据处理工作

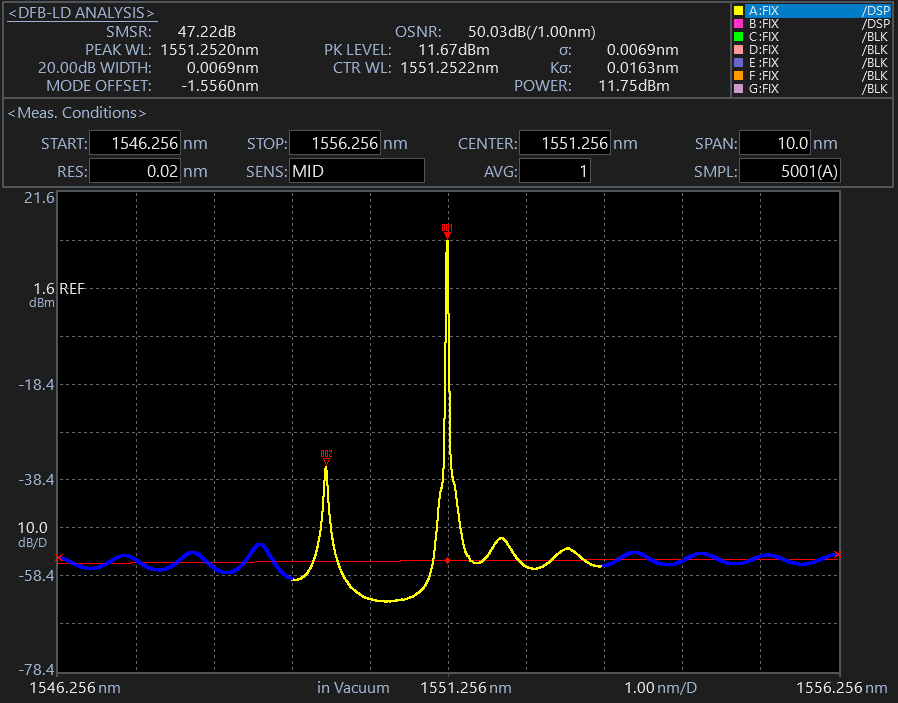

AQ6380具有内置分析功能，用于表征各种光学系统和设备(如WDM系统、 DFB-LD、 EDFA和滤波器）的光谱特性。
可以自动计算被测设备的主要参数，这将有助于实现快速测量。
分析功能包括：
DFB-LD FP-LD LED 谱宽（峰值/陷波） SMSR 光功率 WDM（OSNR）
EDFA（增益和NF） 滤波器（波峰/波谷） WDM滤波器（波峰/波谷）
