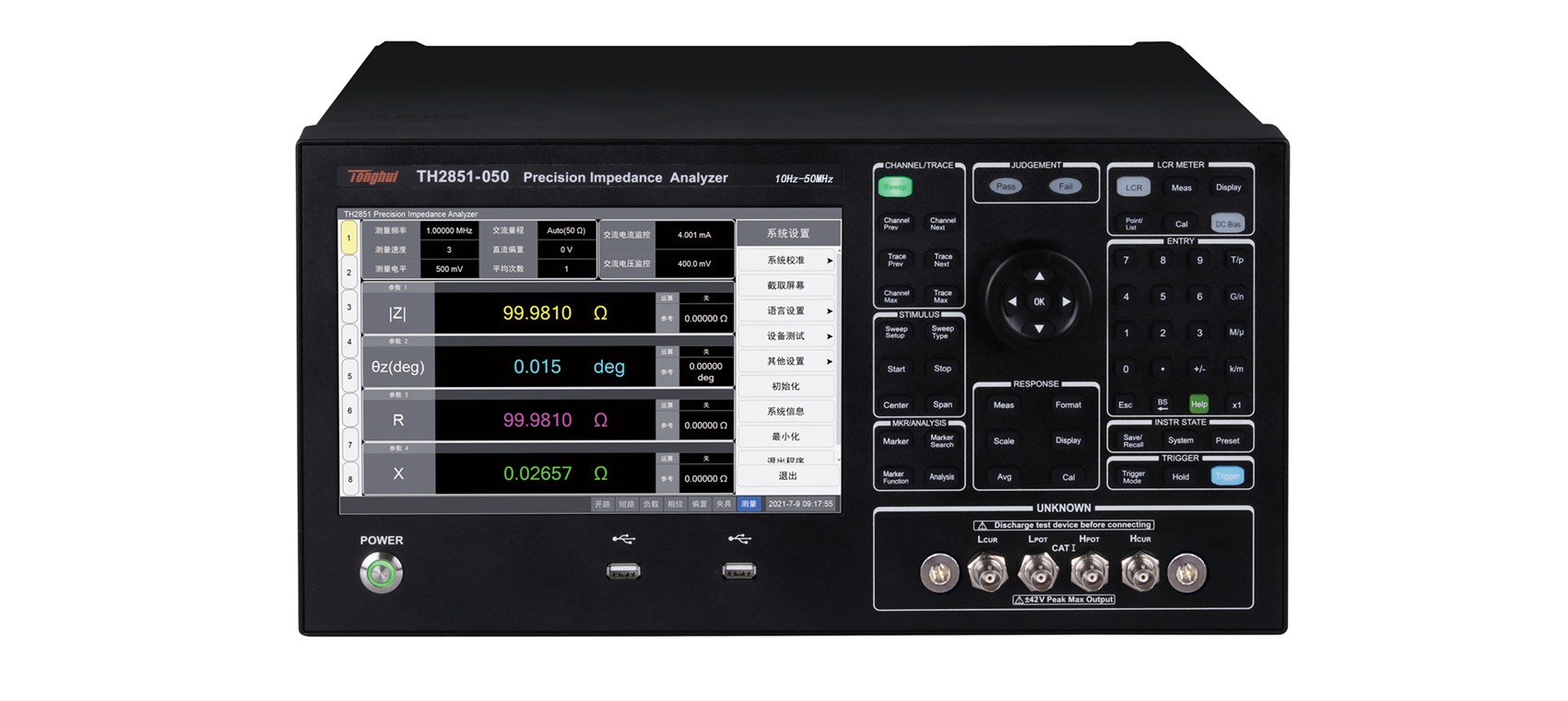

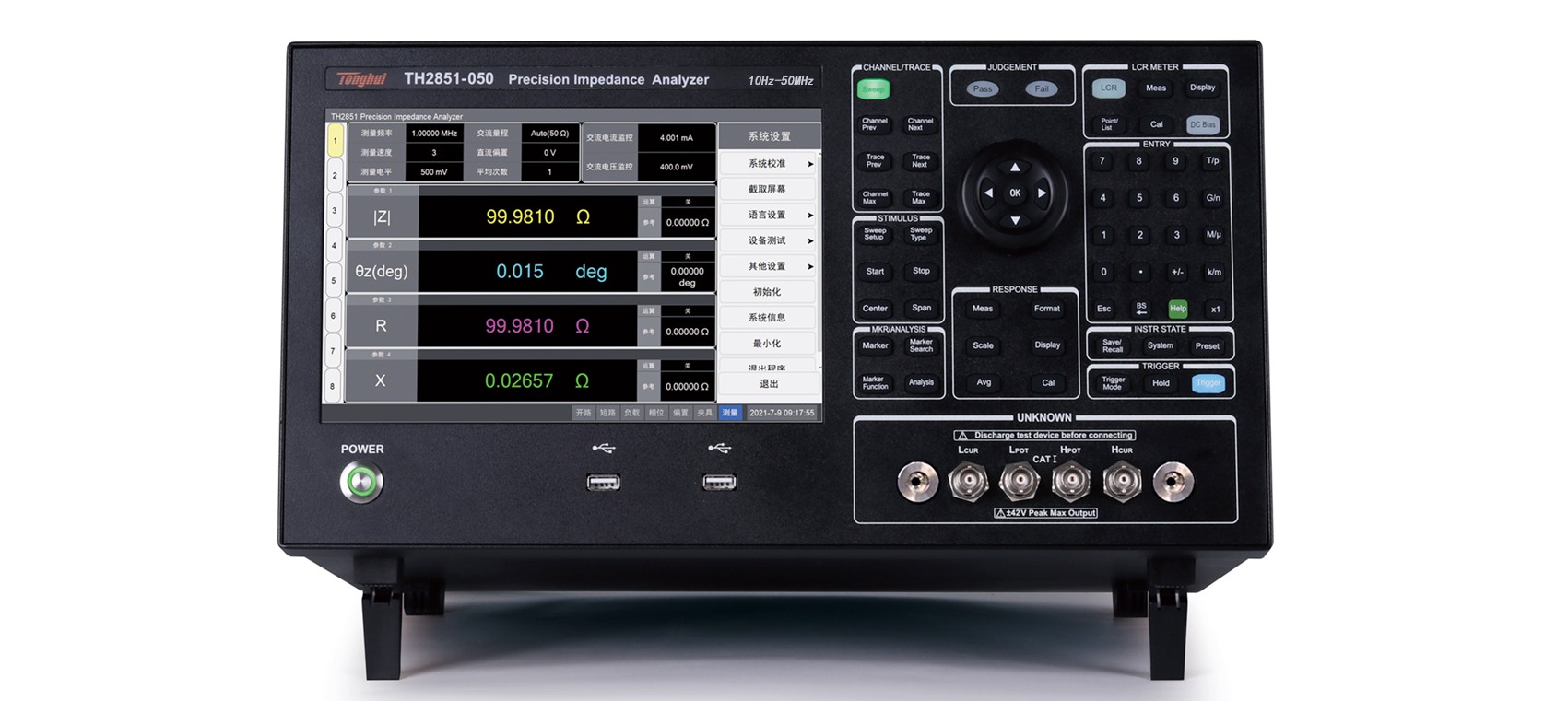

Tonghui同惠精密阻抗分析仪TH2851-050
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
■ 测试频率：10Hz-50MHz
■ 高精度：采用自动平衡电桥技术，四端对测试配置
■ 高稳定性和一致性
■ 高速度：最快达5ms的测试速度
■ 高分辨：10.1英寸电容式触摸屏，分辨率1280*800
■ 点测、列表扫描、图形扫描、等效电路、晶体振荡器分析五种测试方式
■ 1601点多参数列表扫描功能
■ 四参数测量
■ 自动电平控制（ALC）功能
■ 4通道图形扫描功能，每通道可显示4条曲线，通道和曲线有14种分屏显示方式
■ 强大的分选：LCR模式10档分选
■ 图形扫描模式每条曲线单独分选
■ 高兼容性：支持SCPI指令集，兼容KEYSIGHT E4990A、 E4980A、E4980AL、HP4284A
A. 高精度
自动平衡电桥技术的应用，得以在10Hz-130MHz频率、1mΩ-100M的阻抗范围内都能达到理想的测量精度，其中最高精度达0.08%，远远高于射频反射测量法的阻抗分析仪、网络分析仪的精度。
B. 高稳定性和高一致性

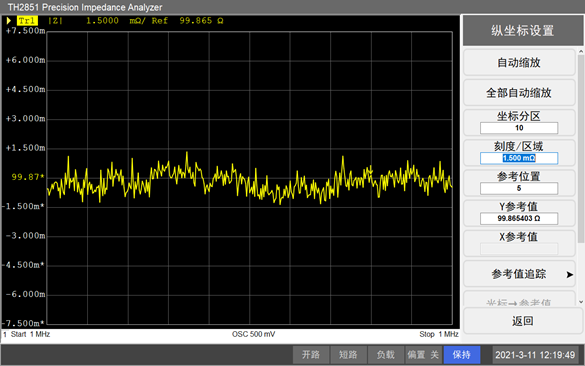

下图是在速度5、测试频率1MHz，测量100Ω电阻的曲线，由下图可见其轨迹噪声≦0.003%（≦±0.0015Ω）

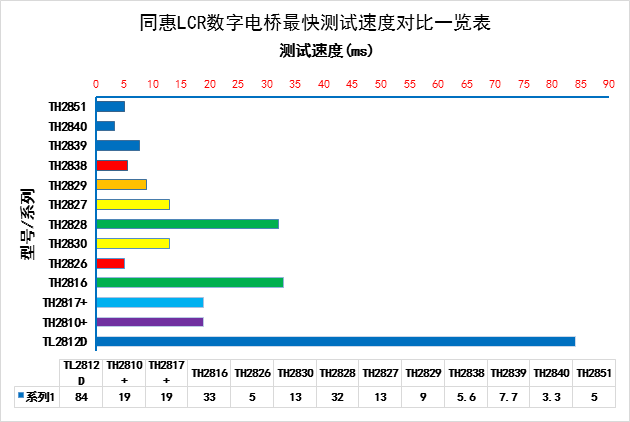

C. 高速度

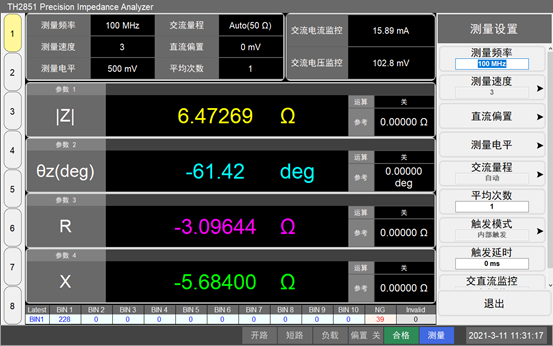

D. 10.1寸大屏，四种测量参数，让细节一览无遗

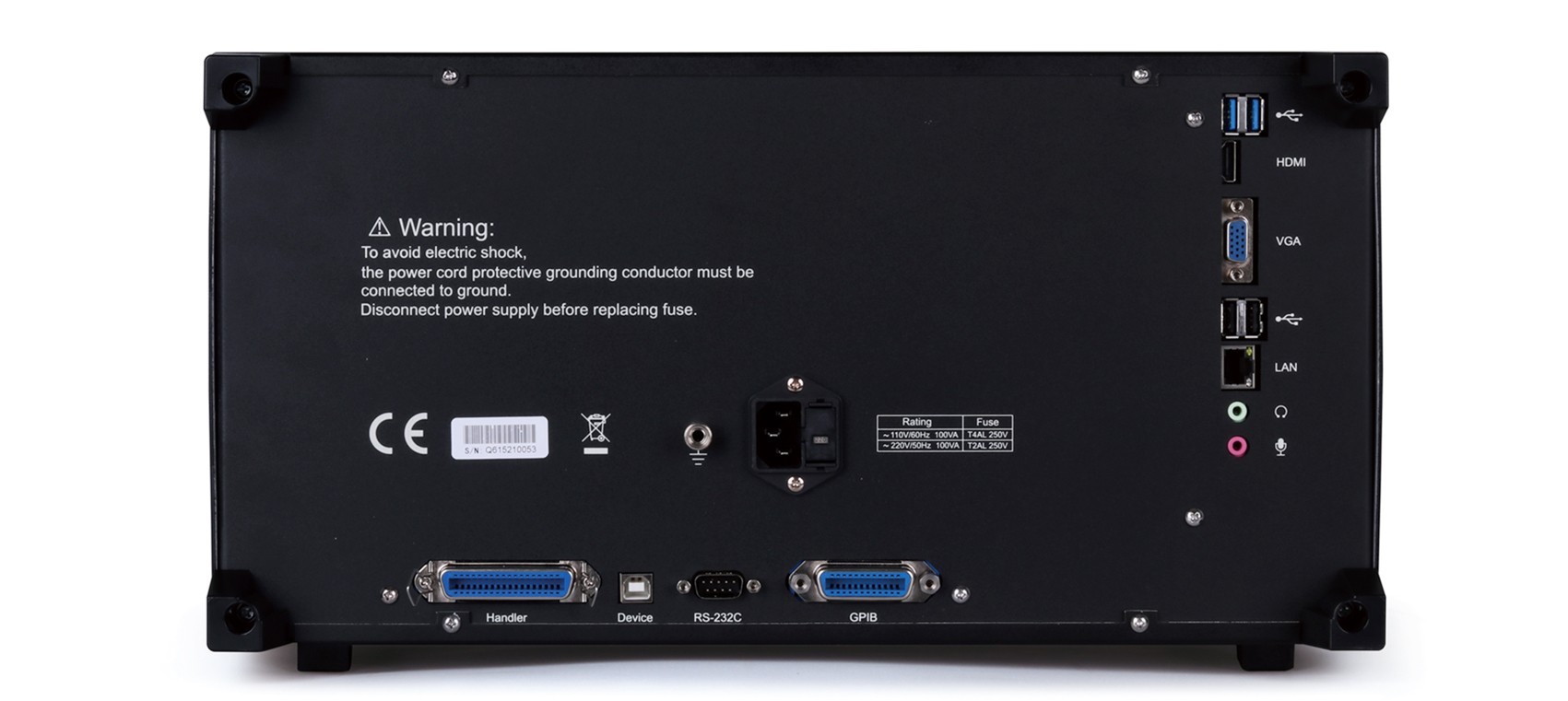

10.1寸触摸屏、1280*800分辨率，Windows10系统、中英文操作界面，支持键盘、鼠标、LAN、VGA/HDMI接口，带来的是无以伦比的操作便捷性。
大屏幕带来更多的好处是，可以把所有测试参数及分选参数、分选结果、功能选择等参数放置在同一屏幕，而且看起来绝不拥挤和杂乱，同时可以显示四种测量参数，四种测量参数任意可调。屏幕左边的按钮可以快捷选择8套测试参数

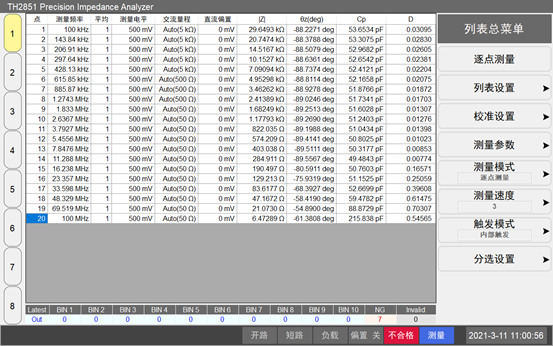

E. 增强的列表扫描功能
可以最多设置1601点的列表扫描，每个点可以单独设置测试频率、测试电压、直流偏置等测试条件。

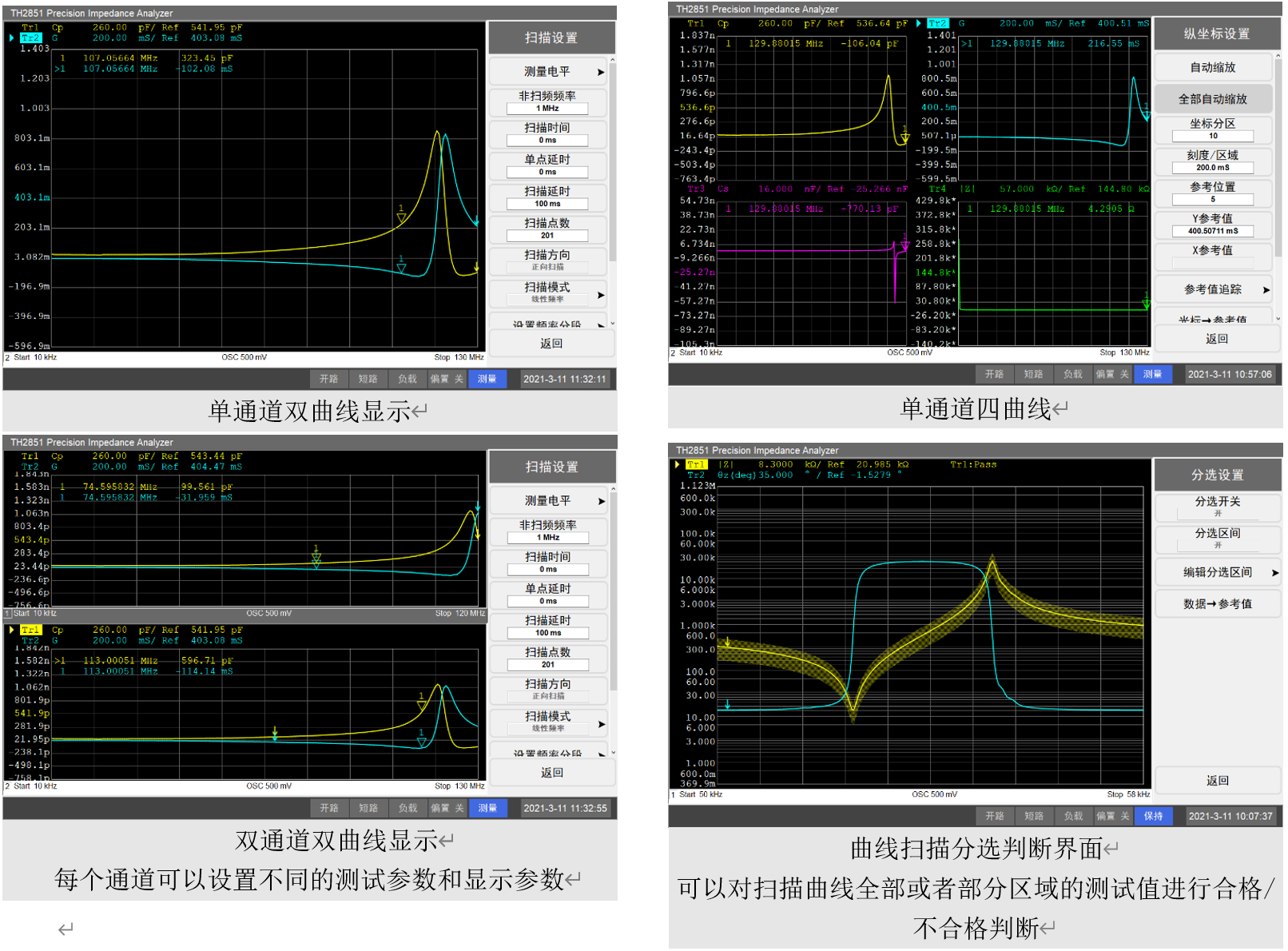

F. 强大的分析图形界面
最多通道可以最多显示4条曲线。通道和曲线各有十四种分屏显示方法
G. 等效电路分析测试

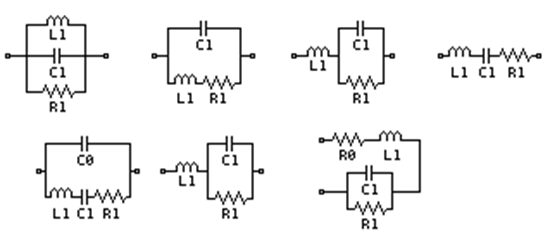

现实生活中不同类型的器件可以被等效成简单的三参数四种模型、四参数三种模型的阻抗器件，等效电路分析测试功能提供了7种基本的电路模型用于等效这些器件。

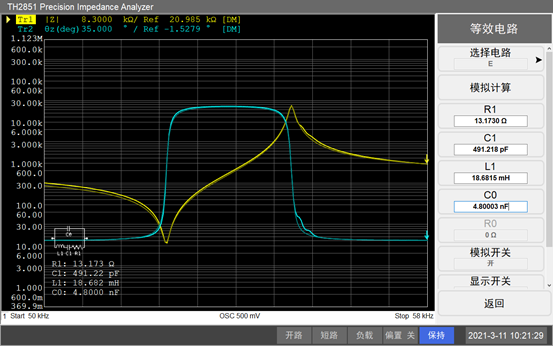

可以通过仿真的等效电路参数值的阻抗拟合曲线与实际测量的阻抗曲线进行对比，还可以通过您输入的参数按照所选择的模型进行拟合。
等效的电路模型可以直接输出成TXT文档方便用户保存使用
应用
■ 无源元件：
电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析。
■ 半导体元件：
LED驱动集成电路寄生参数测试分析；变容二极管的C-VDC特性；晶体管或集成电路的寄生参数分析
■ 其它元件：
印制电路板、继电器、开关、电缆、电池等阻抗评估
■ 介质材料：
塑料、陶瓷和其它材料的介电常数和损耗角评估
■ 磁性材料：
铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估
■ 半导体材料：
半导体材料的介电常数、导电率和C-V特性
■ 液晶单元：
介电常数、弹性常数等C-V特性
