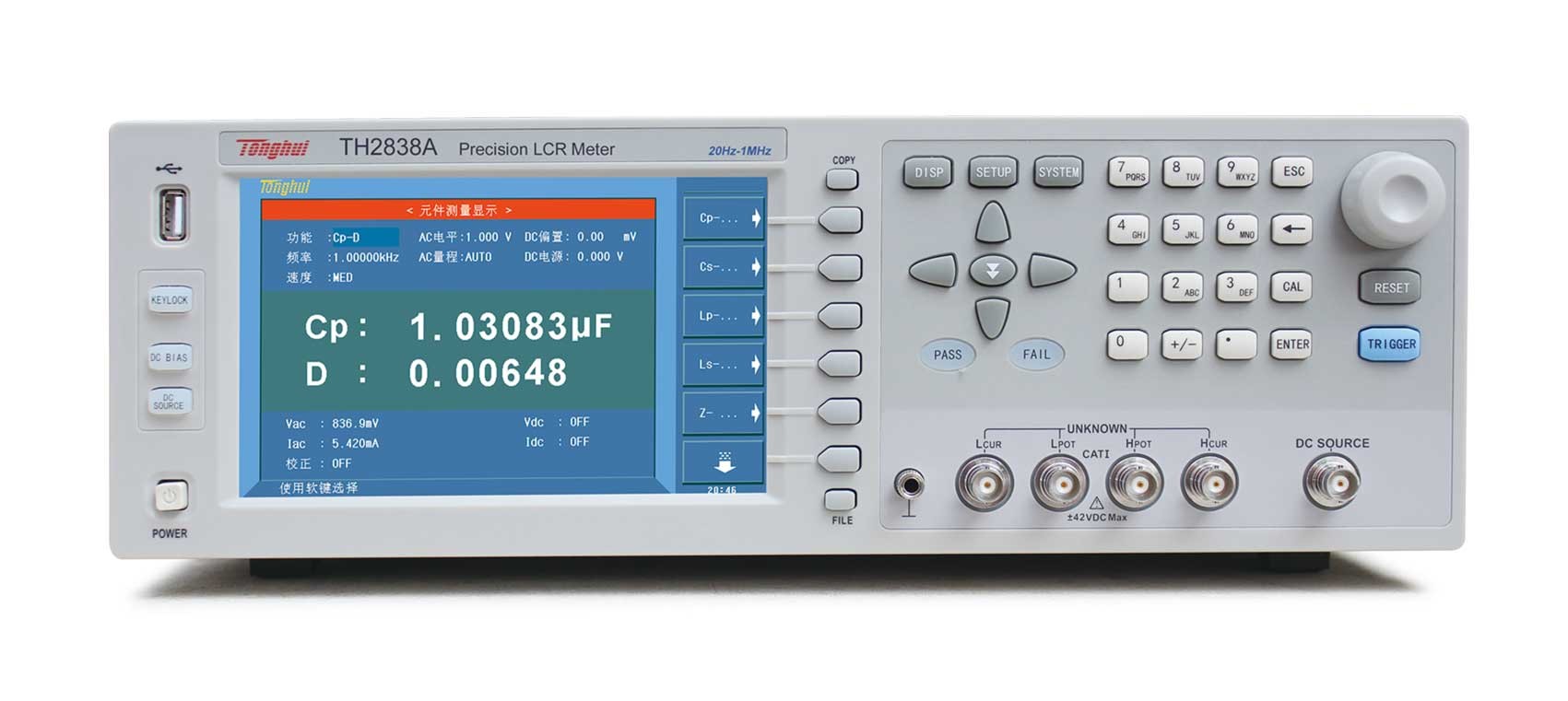

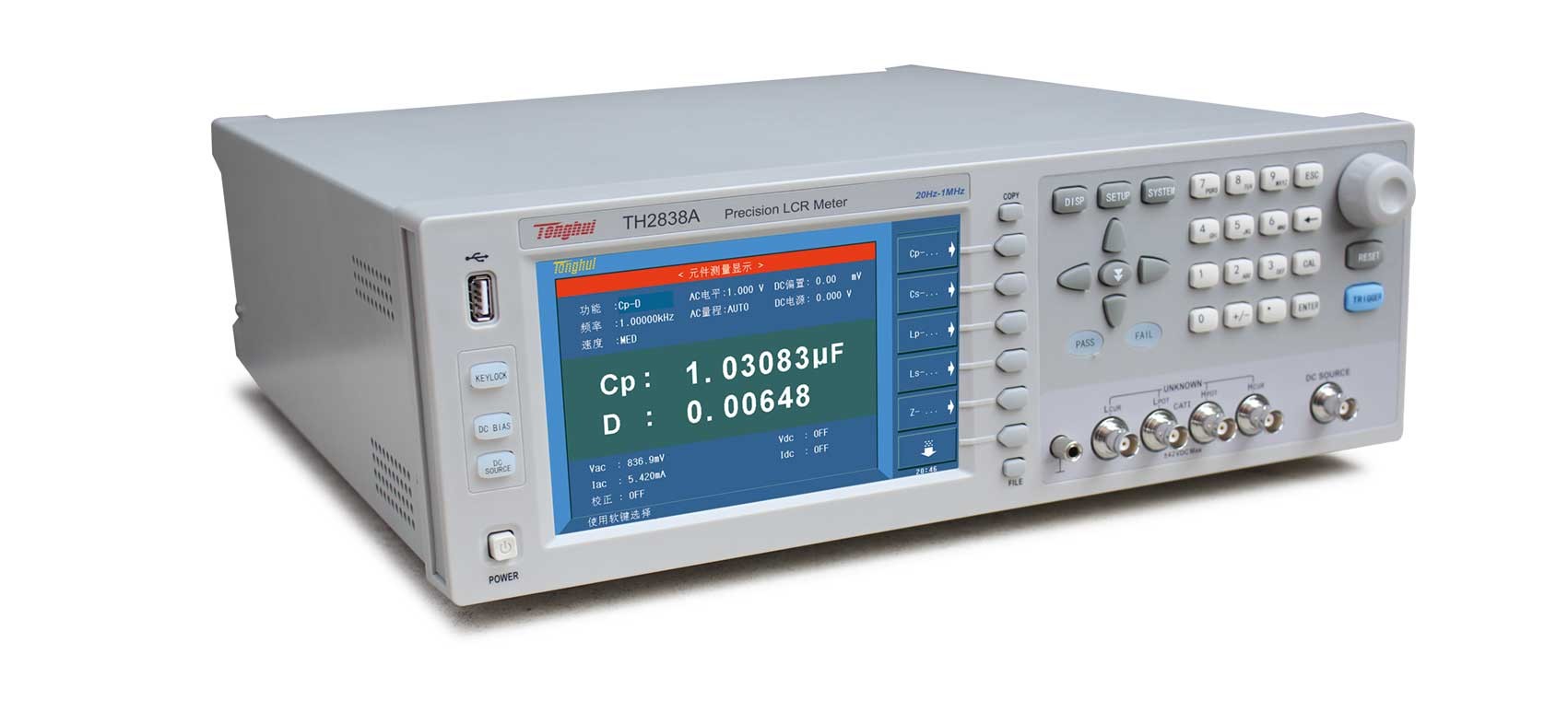

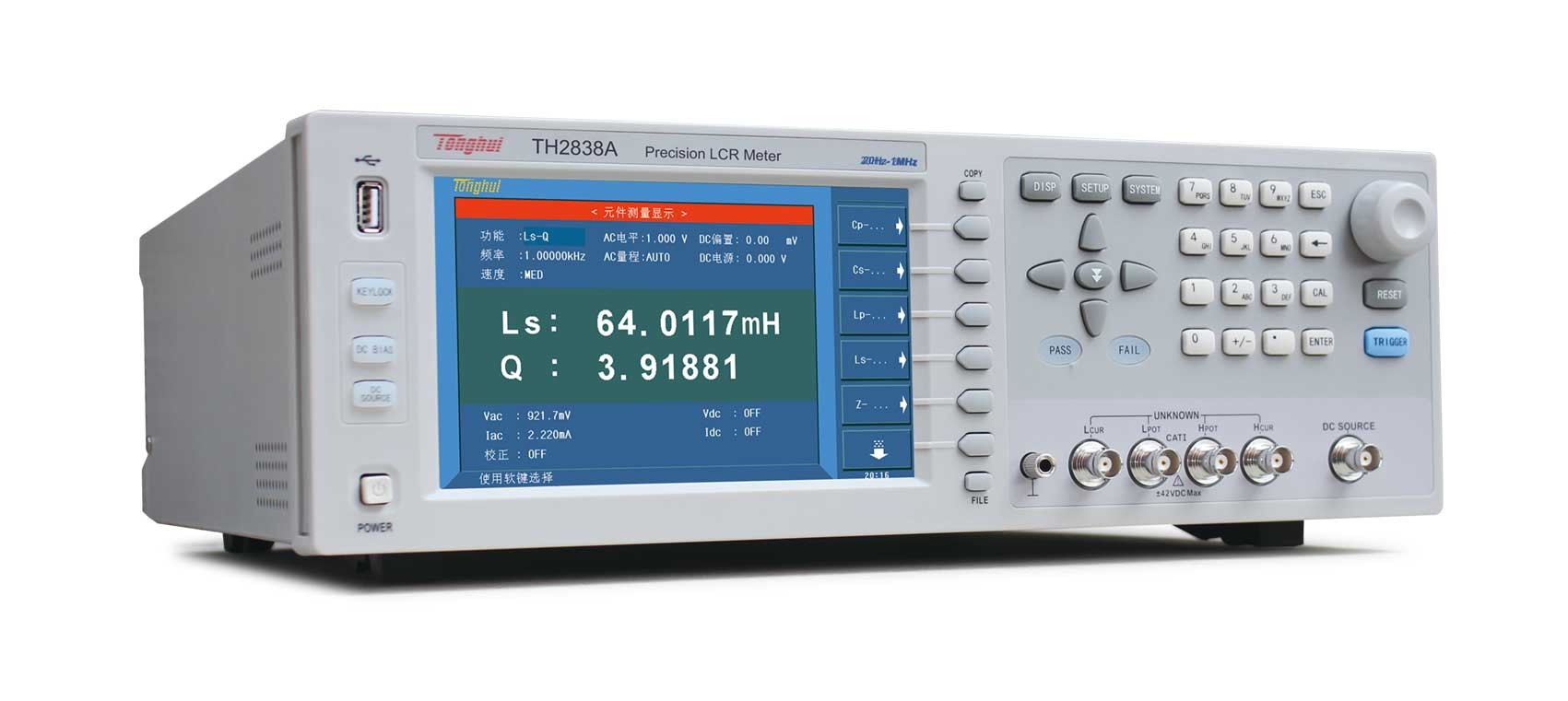

Tonghui同惠精密阻抗分析仪TH2838A
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型

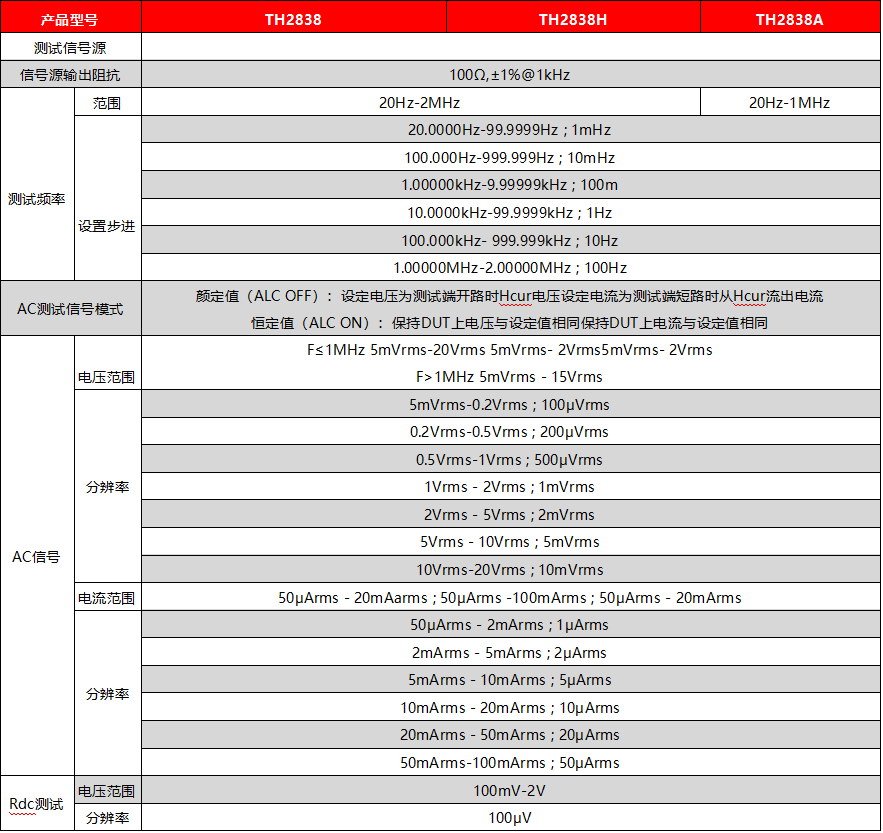

■ 测试频率：20Hz-2MHz，分辨率：最高0.1mHz
■ 基本精度：0.05%
■ 测试速度：最快5.6ms/次
■ 测试原理：自动平衡电桥
■ 高功率：信号源 20V/100mA
DC偏置：±40V/100mA
外部DC BIAS偏置最大可达120A
独立电压源：±10V可编程输出

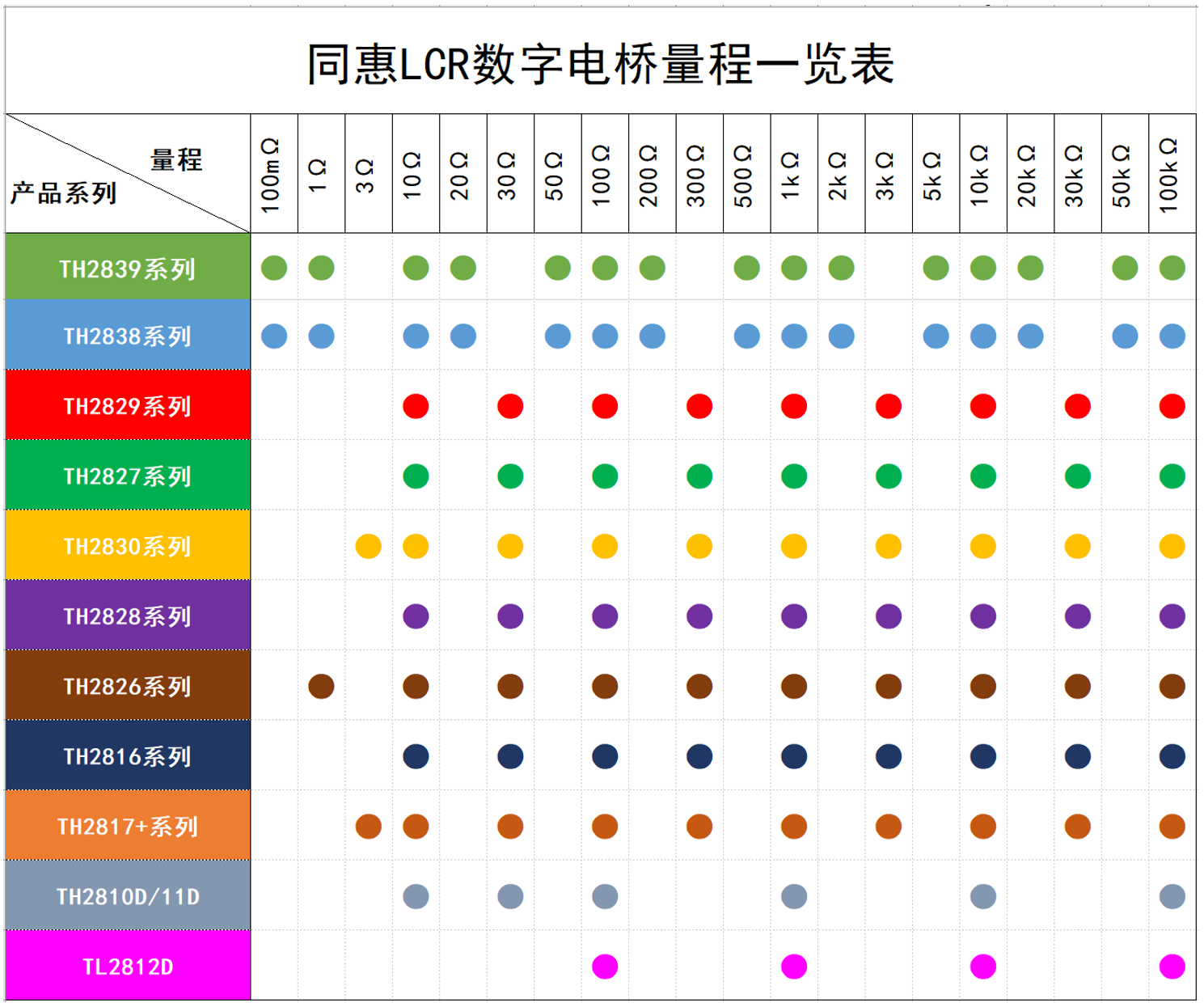

■ 高稳定性和一致性：高达15个测试量程配置
■ 高分辨：7英寸，800×600分辨率
■ 多功能参数列表扫描
■ 多参数图形化扫描功能
■ 变容二极管自动极性功能
■ 10档分选功能，分选结果声光报警
■ 存储空间：内置40组设定文件，USB扩展500组设定文件、数据记录文件、图片文件
■ Ls-RDC同时测试
■ 高兼容性：支持SCPI指令集，兼容KEYSIGHT E4980A、E4980AL、HP4284A等应用
功能特点
A. 高精度

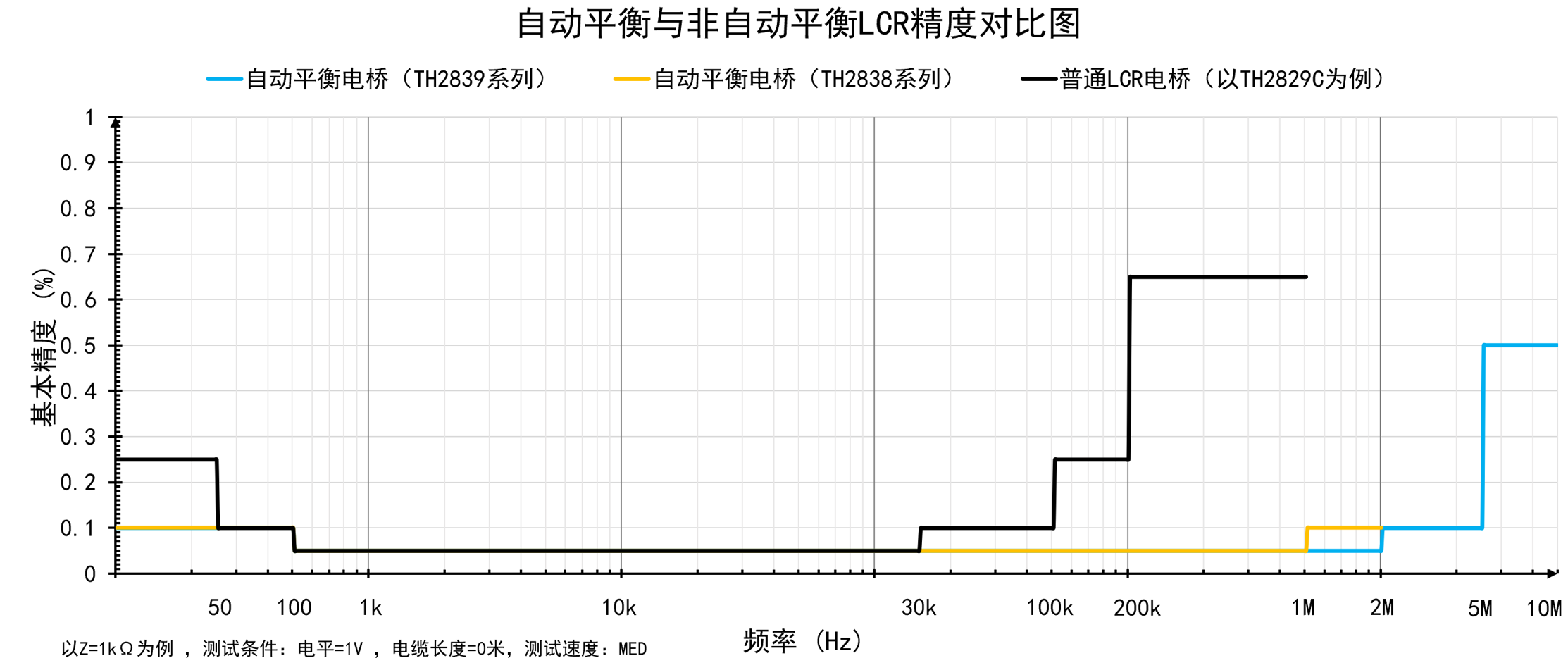

自动平衡电桥与普通LCR电桥相比，它能在更宽的频率范围内保证更高的频率精度！下图以同惠电桥为例，对比了自动平衡电桥与普通电桥在0-10MHz频率范围内的精度差别。目前同惠的自动平衡电桥有TH2839系列、TH2838系列和TH2828系列。
B. 高稳定性和高一致性
B. 高稳定性和高一致性

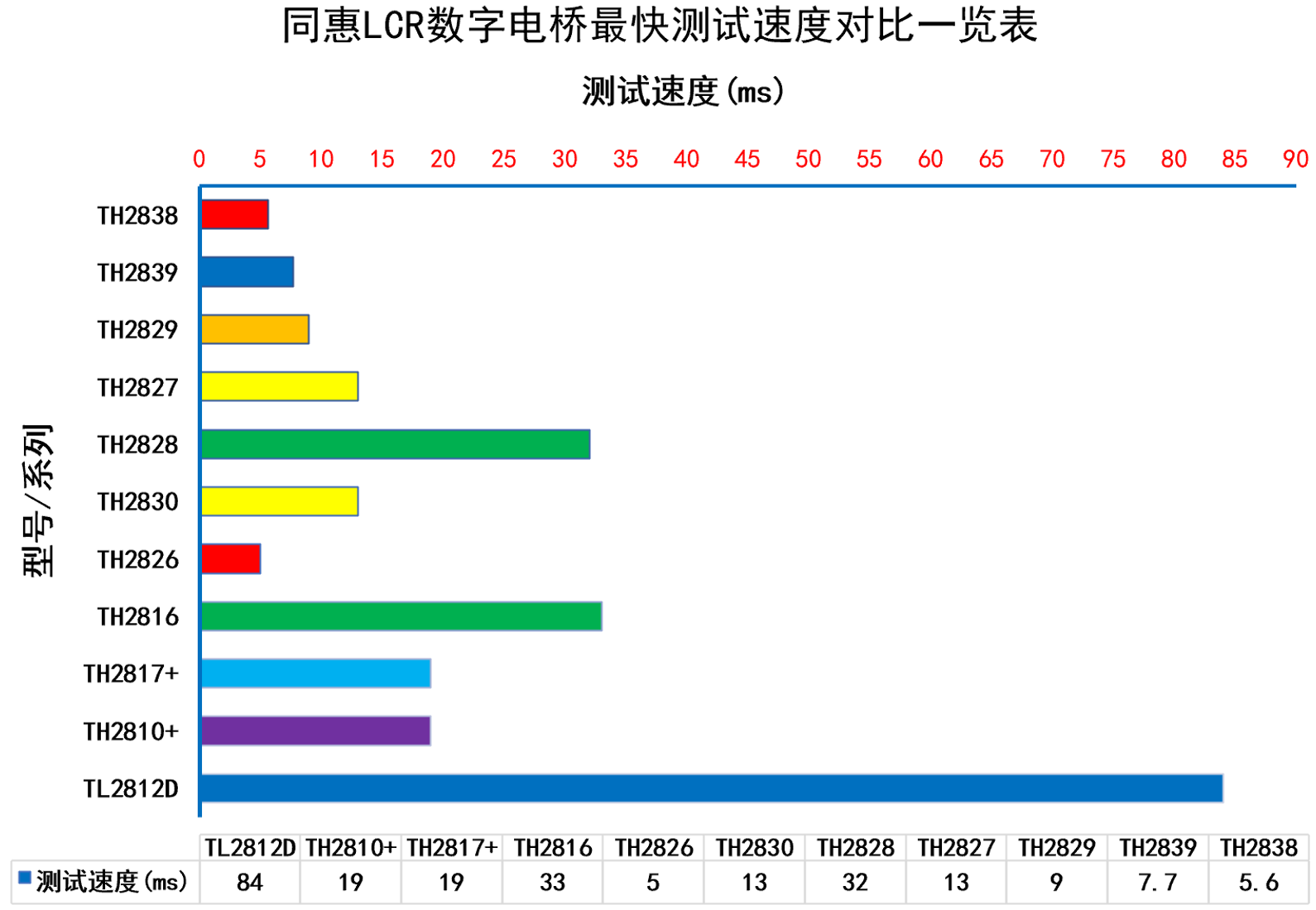

C. 高速度

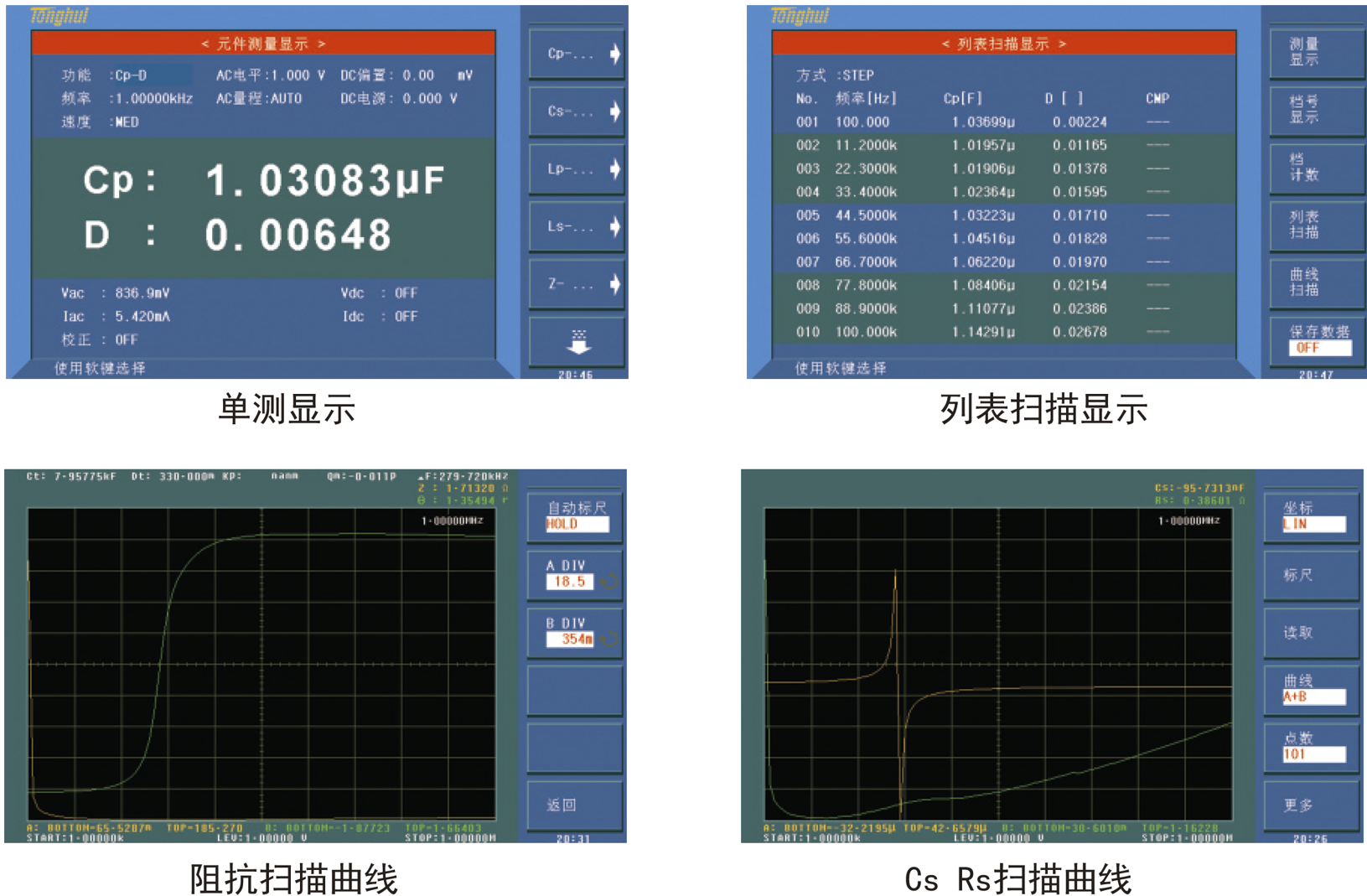

D. 功能与界面

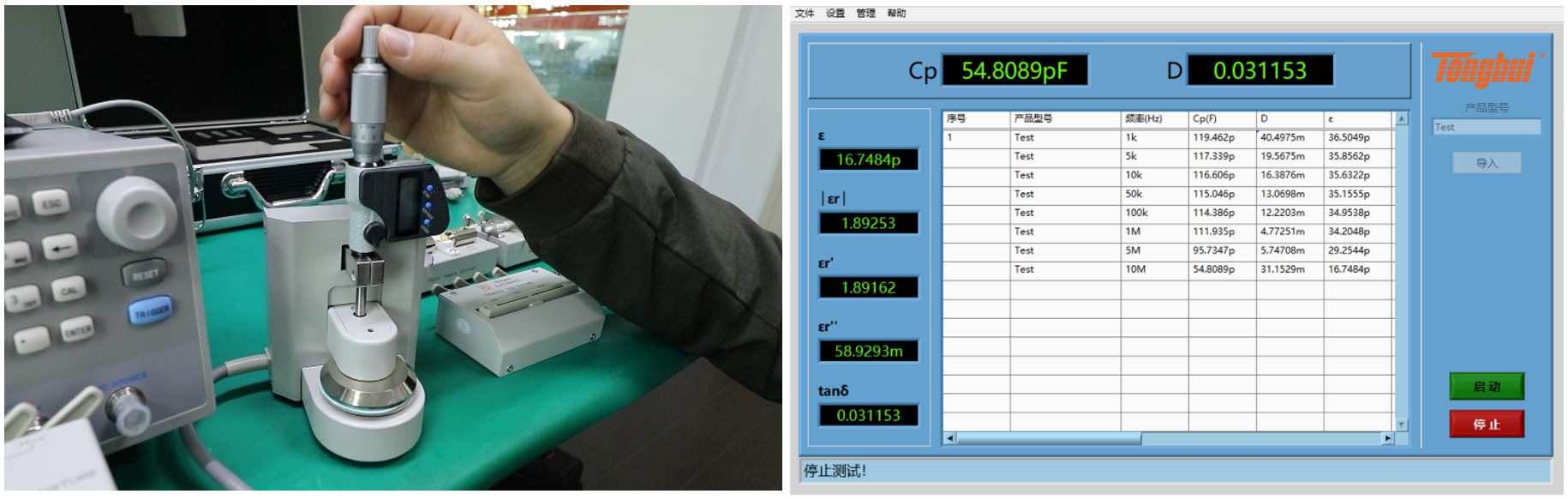

E. 材料介电常数测试
TH2838系列配合专用材料测试夹具TH26077以及上位机软件可方便、精确的测量材料在不同频率下的介电常数。

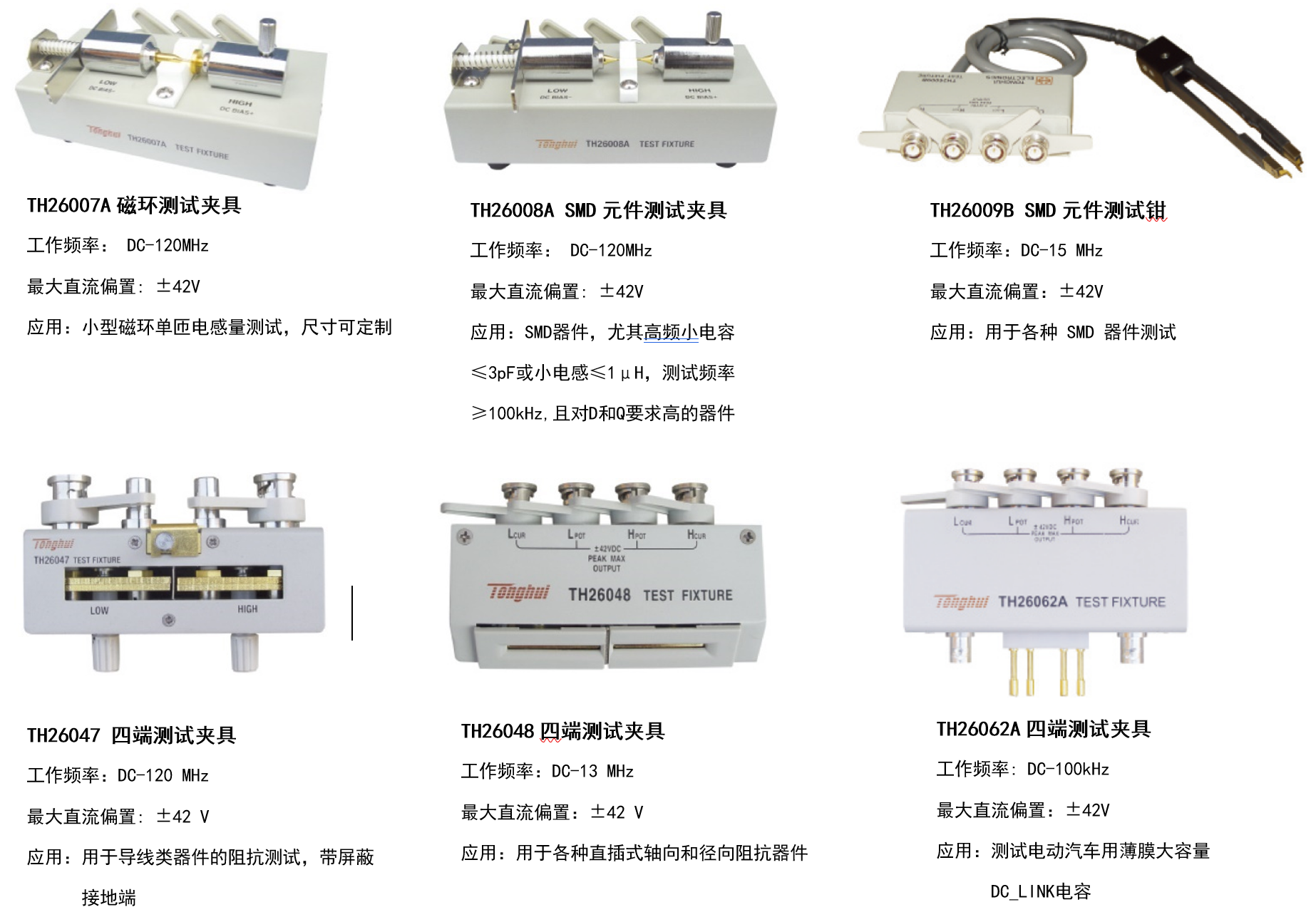

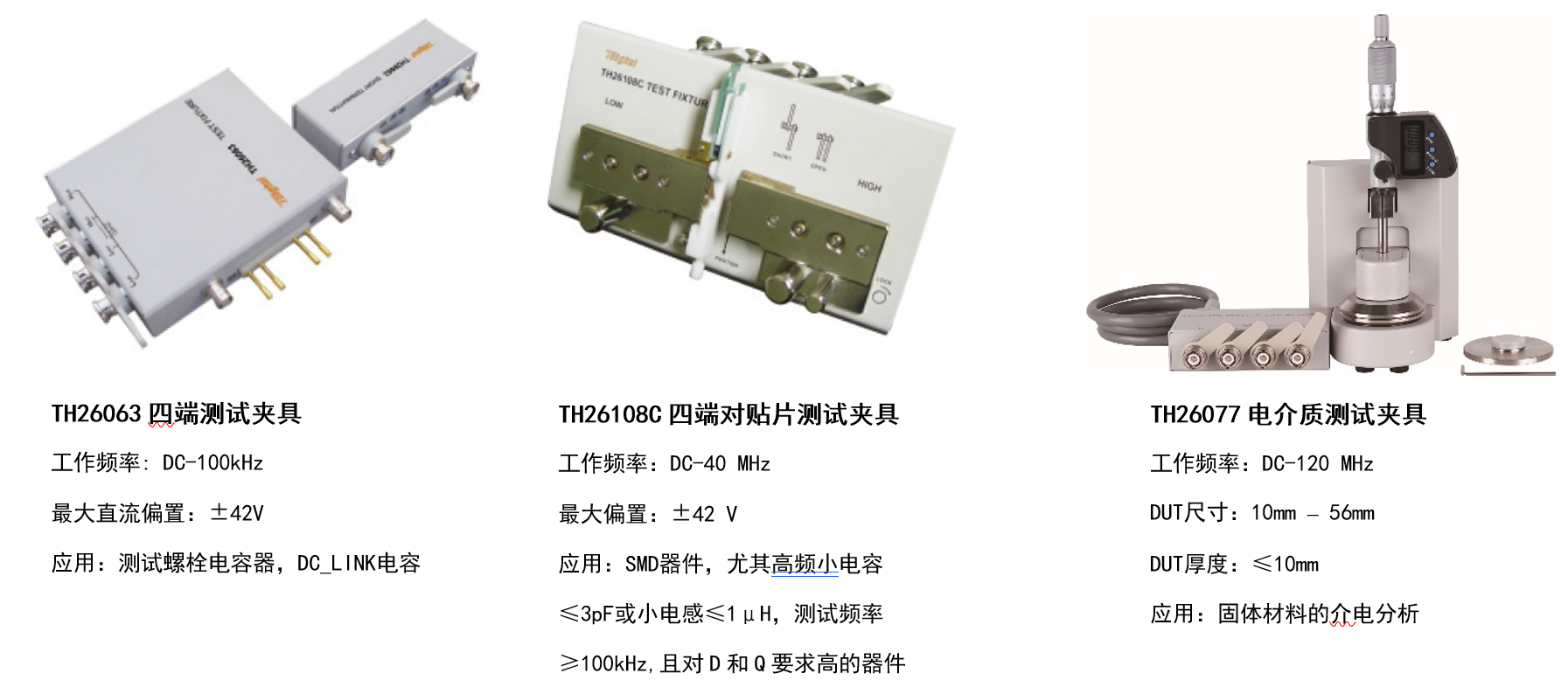

F. 选配附件
G. 上位机软件

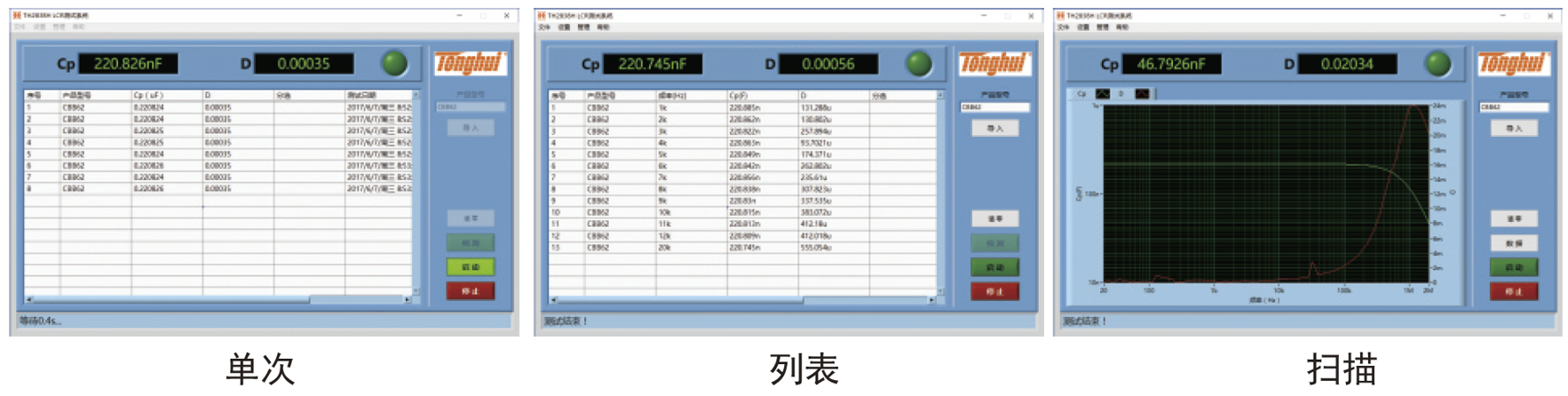

a) 通用上位机软件
测试方式：

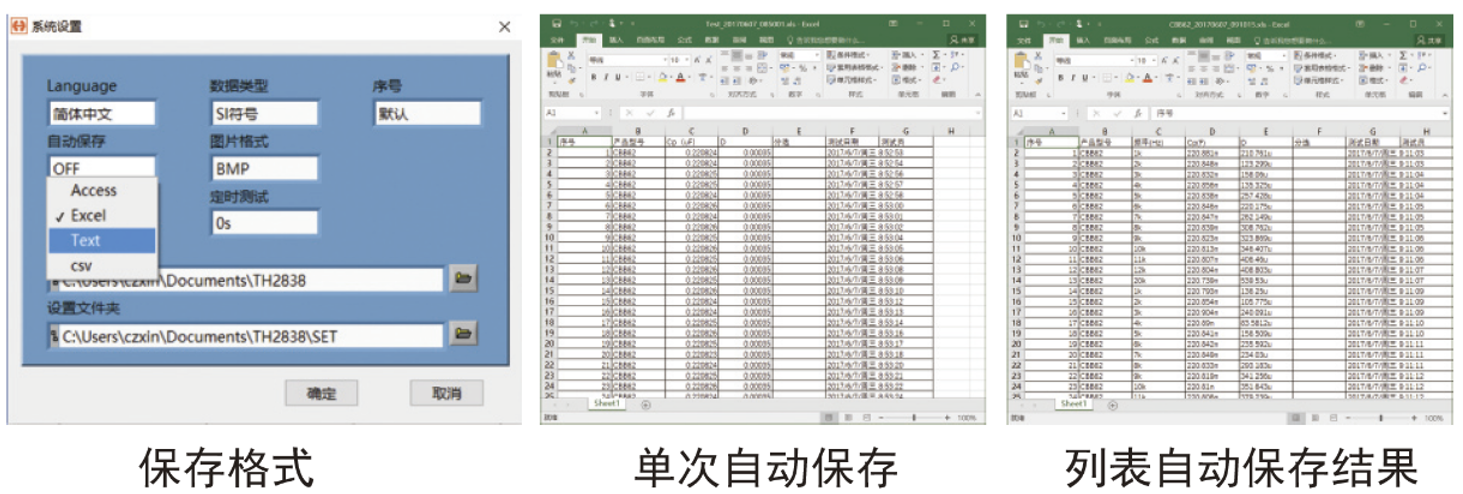

文件保存：
硬件连接方式：RS232C、USB、GPIB、LAN
数据图像保存格式：TXT、XLS、MDB、CSV、BMP、JPG、PNG
其它功能：自动记录、设置文件保存、用户管理等

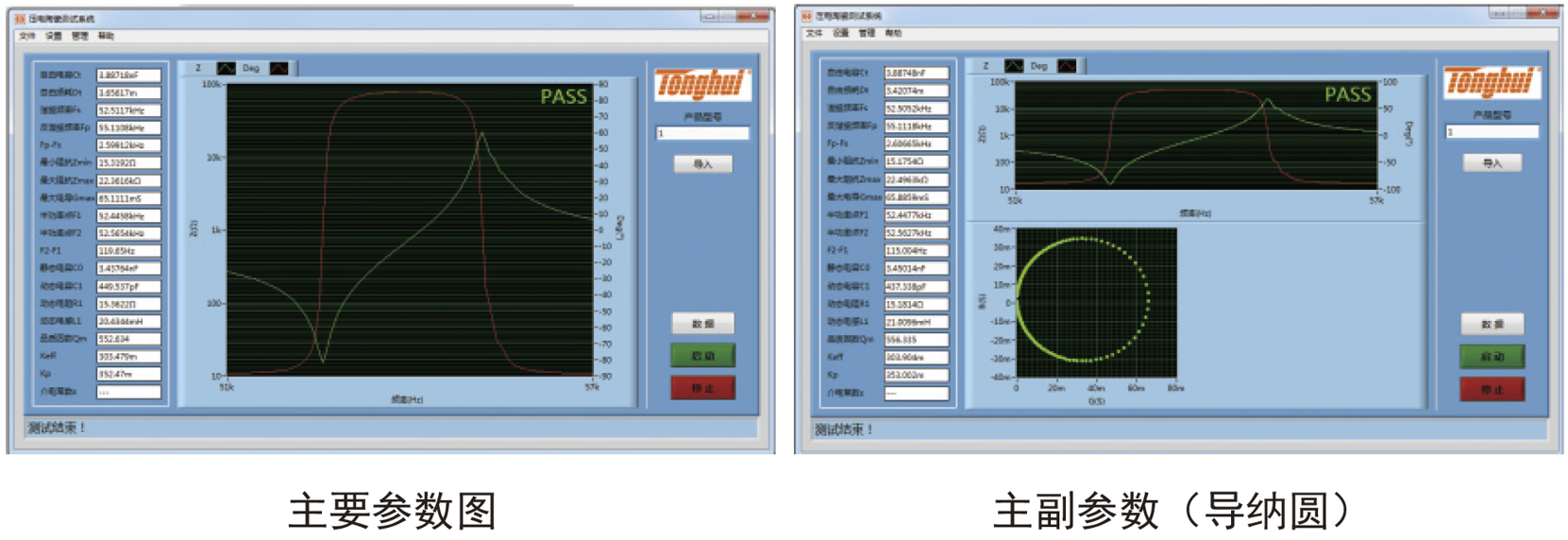

b) 压电陶瓷上位机软件

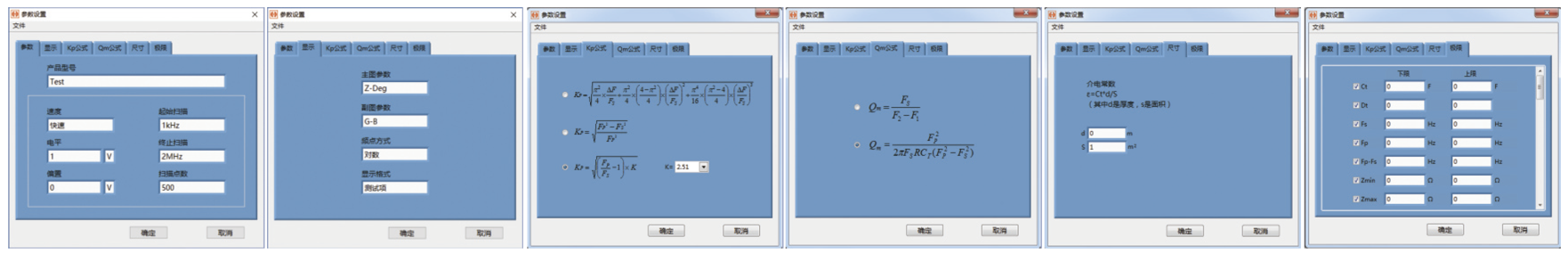

分析设置：

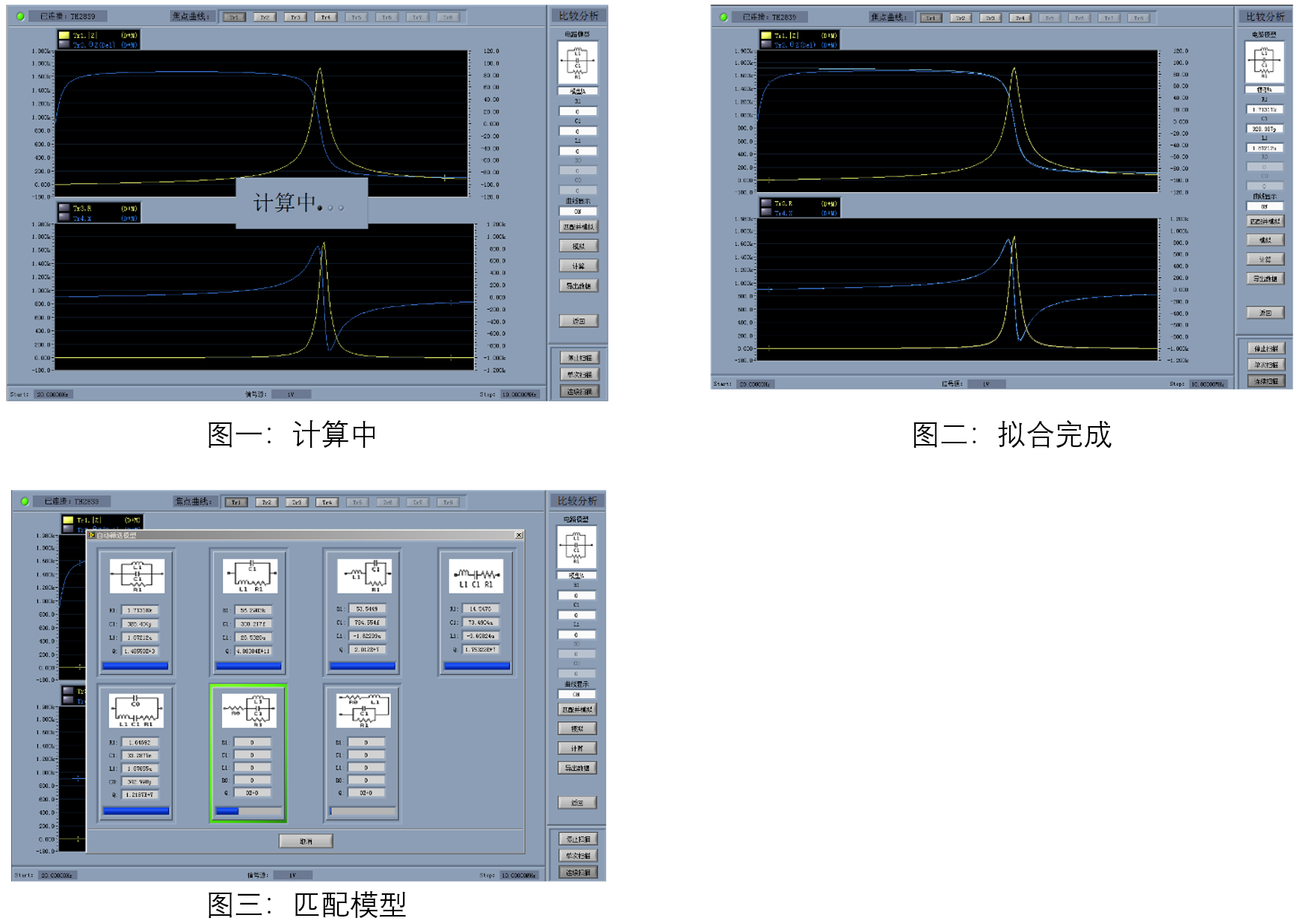

c) 阻抗分析软件（等效电路分析软件）
现实生活中不同类型的器件可以被等效成简单的3-4个器件组成的电路模型。阻抗分析仪上位机提供了7种基本的电路模型用于等效这些器件。本软件还提供了自动匹配功能，即如果被测件为黑盒时，本软件自动匹配与之最符合的模型并进行参数的计算。您可以通过仿真的等效电路参数值的阻抗拟合曲线与实际测量的阻抗曲线进行对比，还可以通过您输入的参数按照您选择的模型进行拟合。此功能等效的电路模型可以直接输出成TXT文档方便用户保存使用。
■ 无源元件:
电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析
■ 半导体元件:
LED驱动集成电路寄生参数测试分析；变容二极管的C-VDC特性;晶体管或集成电路的寄生参数分析
■ 其它元件:
印制电路板、继电器、开关、电缆、电池等的阻抗评估
■ 介质材料:
塑料、陶瓷和其它材料的介电常数和损耗角评估
■ 磁性材料:
铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估
■ 半导体材料:
半导体材料的介电常数、导电率和C-V特性液晶材料：液晶单元的介电常数、弹性常数等C-V特性
