Tonghui同惠TH2840B精密LCR数字电桥
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
TH2840系列LCR数字电桥是常州同惠电子采用了新一代技术研制成功的新一代LCR数字电桥，创新性的采用了双CPU架构、Linux底层系统、10.1寸电容式触摸屏、中英文操作界面、内置使用说明及帮助等新一代技术，解决了以往LCR测试速度慢、显示单一、操作繁琐等缺陷。
TH2840系列LCR数字电桥设计频率从20Hz-500kHz/2MHz，弥补了500kHz频率范围内缺乏高性能电桥的缺点。得益于采用了10.1寸、分辨率达1280*800的电容式触摸屏，
TH2840系列LCR数字电桥采用了四参数显示、所有设置、监视、分选参数、状态等可以在同一屏显示，避免了频繁切换的繁琐操作。
性能特点
- 高分辨:10.1英寸，分辨率1280*800，电容式触摸屏
- 高稳定性和一致性:14个量程配置
- 高功率:信号电平:20V/100mA内置直流偏置:±40V/100mA内置偏流源:2A
- DCR电平:20V/100mA
- 高速度:双CPU架构，最快达1800次/s的测试速度
- 点测、列表扫描、图形扫描三种测试方式
- 四参数测量
- 201点多参数列表扫描功能
- 图形扫描功能，4轨迹任意选择，支持1/2/4分屏
- 分选功能:LCR模式10档分选
- 高兼容性:支持SCPI/MODBUS指令集，兼容KEYSIGHT E4980A、E4980AL、HP4284A

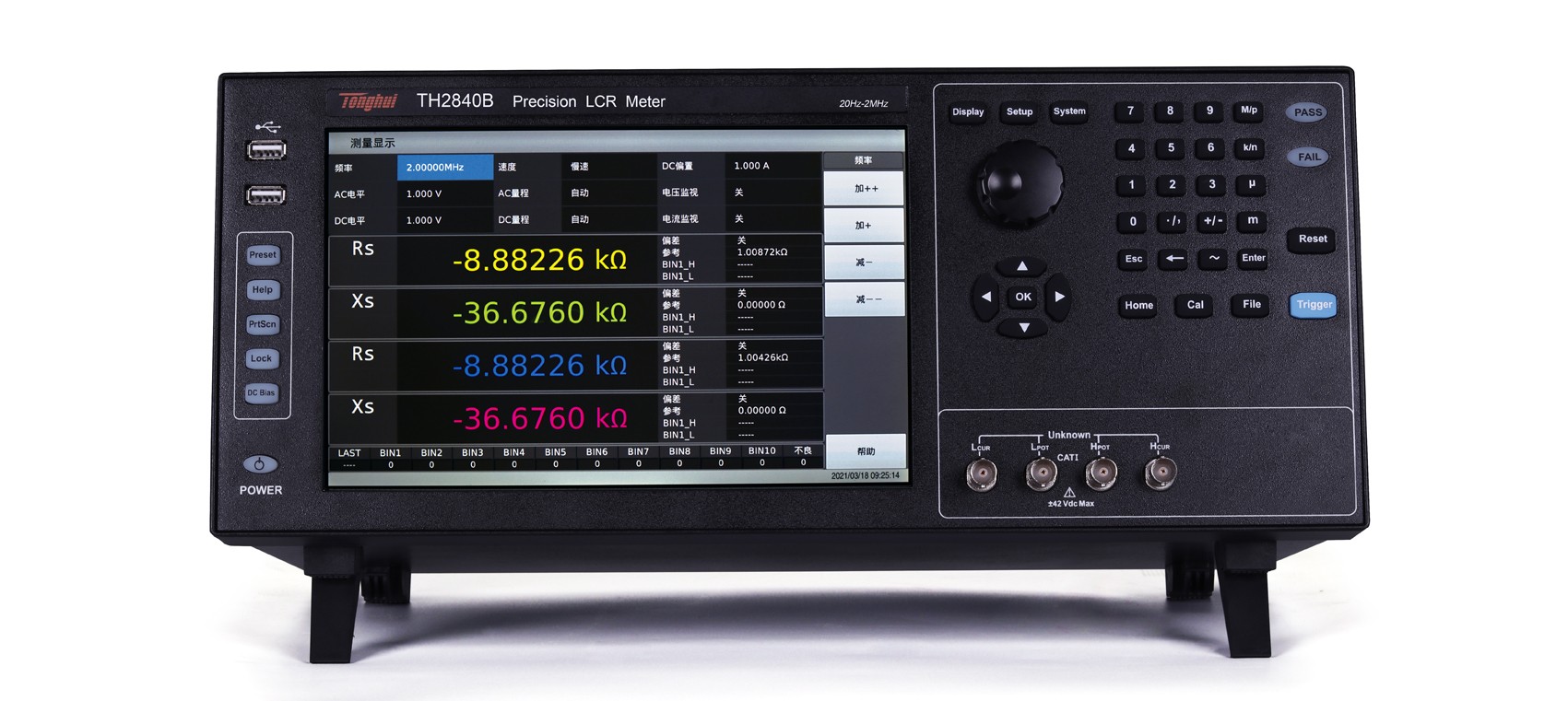

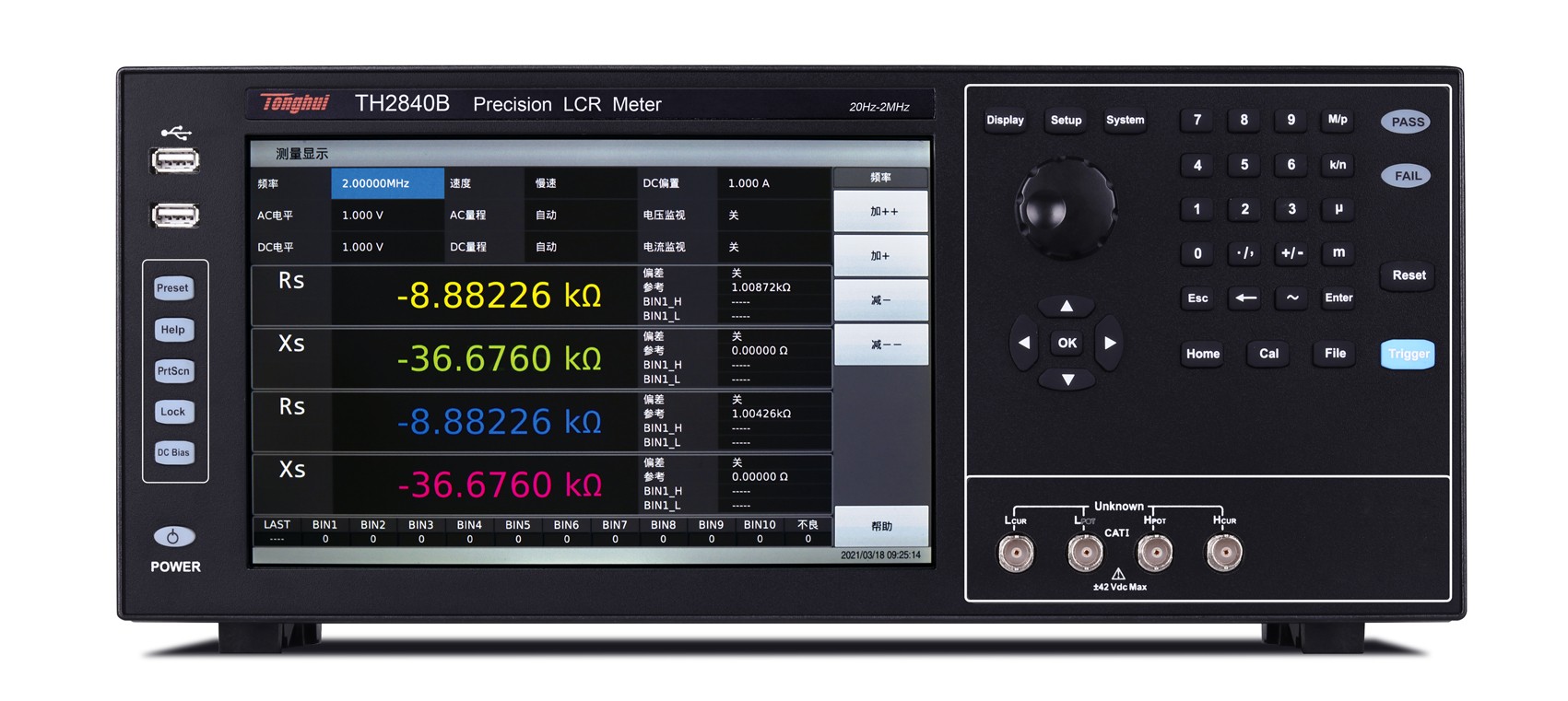

A.10.1寸大屏，四种测量参数，让细节一览无遗
10.1寸触摸屏、1280*800分辨率，Linux系统、中英文操作界面，支持键盘、鼠标、LAN接口，带来的是无以伦比的操作便捷性。
大屏幕带来更多的好处是，可以把4个测试参数及分选参数、分选结果、功能选择等参数放置在同一屏幕，而且看起来绝不拥挤和杂乱，同时可以显示四种测量参数，四种测量参数任意可调。和早期LCR对比，操作便捷性、显示完整性一目了然。
B.高达1800次/秒测量速度
由于创新性的采用了双CPU设计，一个CPU负责测试处理数据，另一个CPU负责显示数据，因此TH2840测试速度高达1800次/秒。
高速的测试速度在自动化产线可以极大的提高效率。
对于部分需要实时采样体现被测件瞬态变化特征，或者测量变化过程相应时间，TH2840系列0.56ms的测量速度可完美解决。
如下列应用，在两个极板之间加载偏压，两端电容随着偏置电压变化而变化.
记录未加偏置时电容C0
偏置上升过程中的电容值
偏压达到20V并且稳定之后的电容C1
计算从C0-C1之间的稳定时间Th。

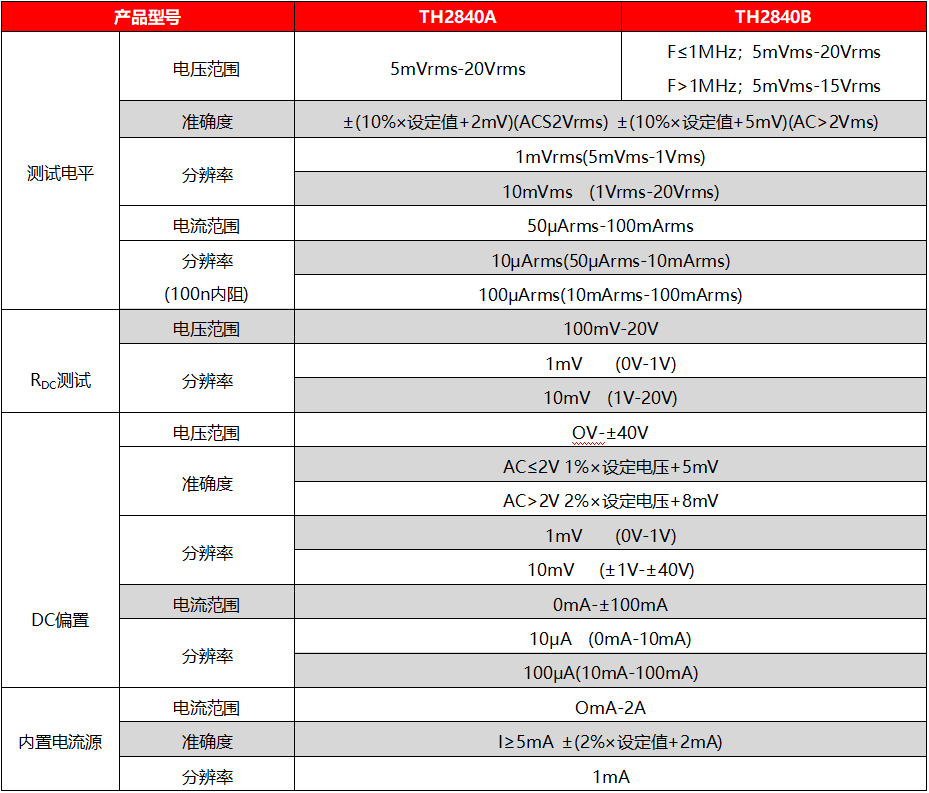

C.超强硬件配置
除了双CPU设计，TH2840系列也增强了其他硬件配置参数：
1. AC测试电平提升至20Vrms/100mA，同类产品仅TH2838H可达到，在测试C-V曲线时范围更广
2. DC偏置为±40V/±100mA，为同类产品最高配置
3. 标配独立2A直流偏置电流源，为2A电流以内电感测试带来福音，支持外界TH1778A系列扩展至120A。
4. DCR测试电平提升至20V，测试mH级及以上电感更快速稳定精确。
D.改进的分选设置
E.增强的列表扫描功能
可设置4个测量参数，4个测量参数有独立开关，列表扫描每个点的频率,电平,偏置,功能,延时都可以独立设置,满足了大多数客户的需求。
F.强大的分析图形界面
4个扫描轨迹，1-4个测试参数任意选择，扫描曲线可以一分屏、二分屏、四分屏。
