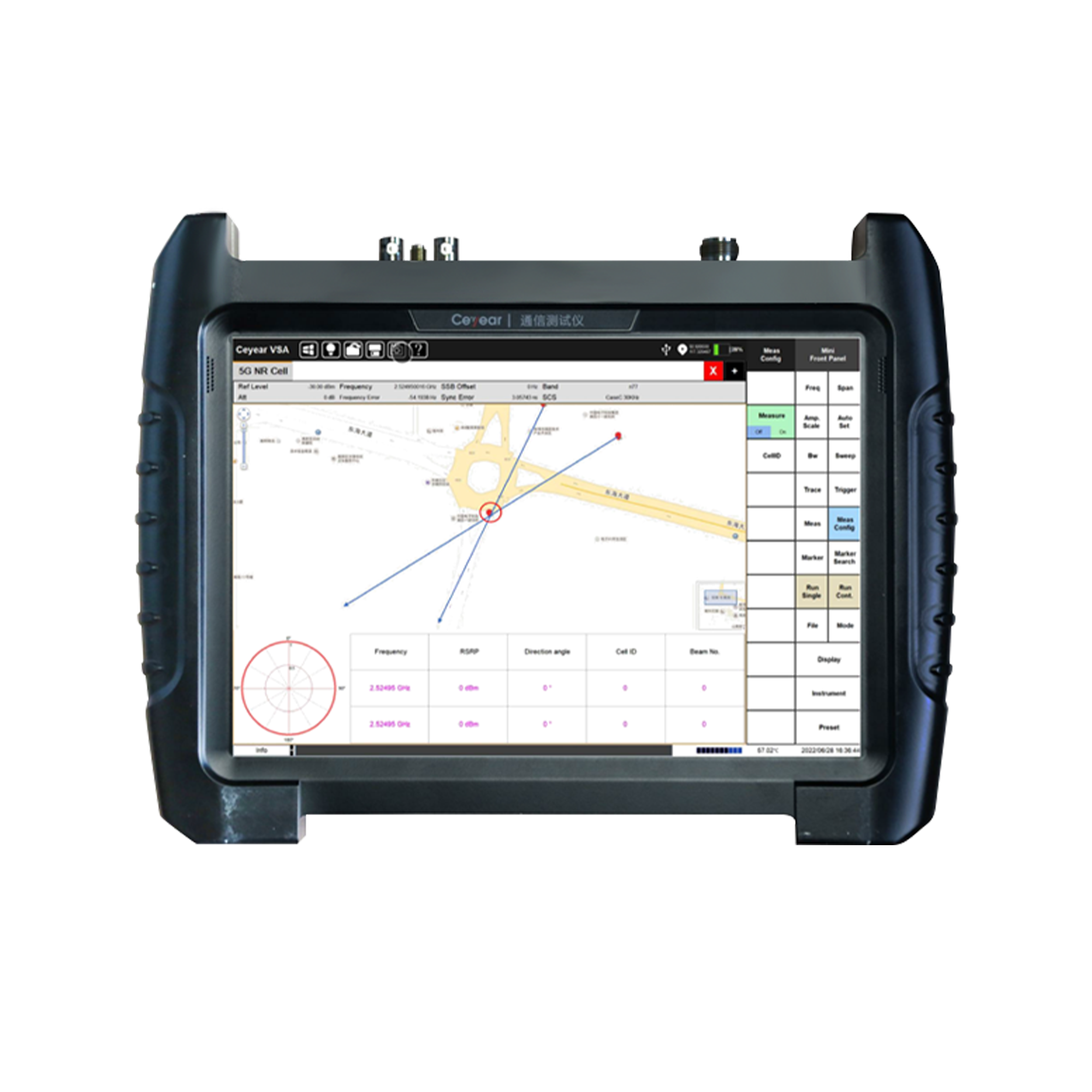

【新品】Ceyear中电科思仪41所 5252DE通信测试仪
5252DE 通 信 测 试 仪 是 集 合 高 性 能 信号 分 析 模 块 、多 制 式 解 析 算 法 软 件 于 一 体 的手 持 式 测 试 仪 表 ,是 为 满 足 运 营 商 对 移 动 通信 的 测 试 而 推 出 的 全 新 平 台 。其 拥 有 更 高 测试 频 率 、更 大 解 析 带 宽 、更 快 扫 描 速 度 、更低 接 收 灵 敏 度 以 及 丰 富 的 接 口 。同 时 具 备 干扰 分 析 查 找 、无 线 信 号 测 向 定 位 、场 强 测 试 、 5GNR/TDD-LTE/FDD-LTE/NB-IoT/WCD MA/GSM 信 号 解 析 等 多 种 测 量 功 能 。 5252DE 体 积 小 、重 量 轻 、供 电 灵 活 、支 持云 操 控 , 适 合 外 场 基 站 测 试 与 部 署 。
索取报价2

点击索取报价,选择产品以及所需配件,发送索价申请后,将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn
  • 产品概述
  • 配置选型

主要特点:

  • 9kHz~6.3GHz/9GHz/20/40GHz 频 率 范 围 ;
  • 频 谱 扫 速 9kHz~9GH z/20GHz 可 以 达 到 137GHz/s(@25KHz),可 对 信 号 进 行 100%捕获 ;
  • Sub6G 接 收 灵 敏 度 可 达 到 -170dBm/Hz , 高 频 接 收 灵 敏 度 可 达 到 -165dBm/Hz;
  • 具 备 5GNR/TDD-LTE/FDD-LTE/NB-IoT/ WCDMA/GSM 等 多 种 移 动 通 信 系 统 解 调 分 析功 能 ;
  • 高 达 100MHz 的 实 时 分 析 带 宽 ;
  • 支 持 100MHz 带 宽 的 TDD 系 统 上 下 行 分 离 干 扰 排 查 测 试 ;
  • 可 导 出 100MHz 实 时 带 宽 的 IQ 数 据 ,支 持 第 三 方 开 发 软 件 对 IQ 数 据 进 行 分 析 ;
  • 余 辉 频 谱 ,对 叠 加 信 号 或 突 发 信 号 有 效 监 测 ;
  • 支 持 电 子 罗 盘 定 向 天 线 进 行 信 号 测 向 , 支 持 多 点 定 位 功 能 ;
  • 支 持 无 线 通 信 路 测 , 配 合 GPS 可 实 现 自 动 定 位 路 测 功 能 ;
  • 10.5 寸 电 容 触 摸 屏 ,具 备 “白 天 模 式 ”、“黑 暗 模 式 ”等 多 种 操 作 模 式 ;
  • 体 积 小 、 重 量 轻 ( ≤ 2.3kg ) ; 供 电 灵 活 ( 配 备 便 携 供 电 设 备 , 工 作 时 长 ≥ 6 小 时 ) ; 便 于机 动 、 多 种 携 带 方 式 、 支 持 远 程 控 制 。





 配置选型



通用技术指标
频率范围 9kHz~ 6.3GHz/9GHz/20GHz/40GHz
频率精度  (0.05ppm+5Hz)
参考电平 130dBm~+30dBm
日频宽度 00Hz~全扫宽,0Hz
分辨率带宽 1HZ~ 3MHZ/10MHZ
实时分析带宽 最大100MHz
单边带相位噪声(载波1GHz)

-106dBC/Hz@10kHz

-105dBC/Hz@100kHz

-127dBc/Hz@1MHz

电平精度 1.0dB
电平分辨率 0.1dB
最大输入安全功率 +26dBm
二次谐波抑制 <-75dBc
驻波比 <2.0
频谱扫速 18GHz/s(9kHz~ 6.3GHz)、 137GHz/s(9kHz~9GHz/20GHz)
解调分析支持模式 5G NR、LTE、WCDMA、GSM、通用矢量信号
5G NR测试
最大单载波带宽 I00MHZ
解析参数 PCI, Beam ID, RSRP, RSRQ, SINR
地图功能 室外(室内)路测,标识每个测量地点的PCI,RSSI,RSRP等参数
LTE(含TDD、FDD)测试
解析参数 小区ID, RSRP, RSRQ, SINR
地图功能 室外(室内)路测,标识每个测量地点的小区ID,RSS1I,RSRP等参数
通用矢量信号
调制方式 BPSK、 QPSK、 8PSK、 16QAM、 32QAM、 64QAM等
码元速率 10ksps ~20Msps
脉冲成形滤波器 高斯型、升余弦型、方根升余弦型
滤波因子 0.2~1,步进0.01
其它
外形尺寸 295mm(宽)x225mm(高)x50mm(深)
重量 ≤2.3kg
