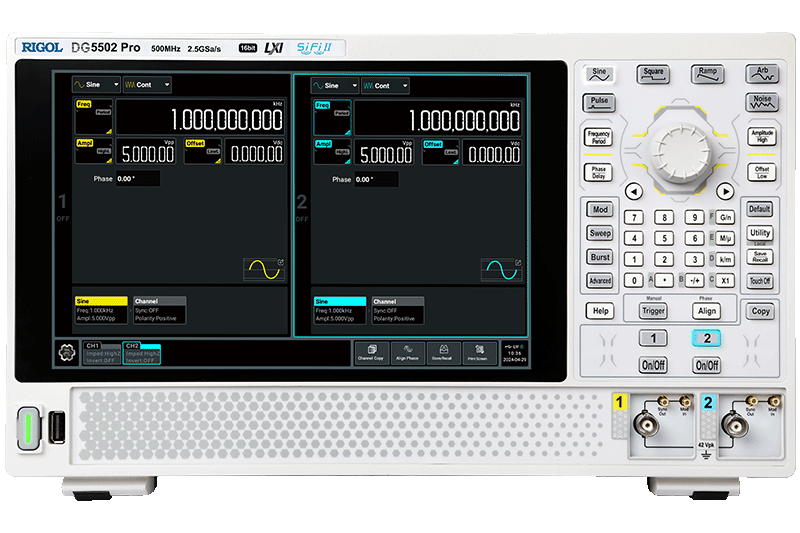

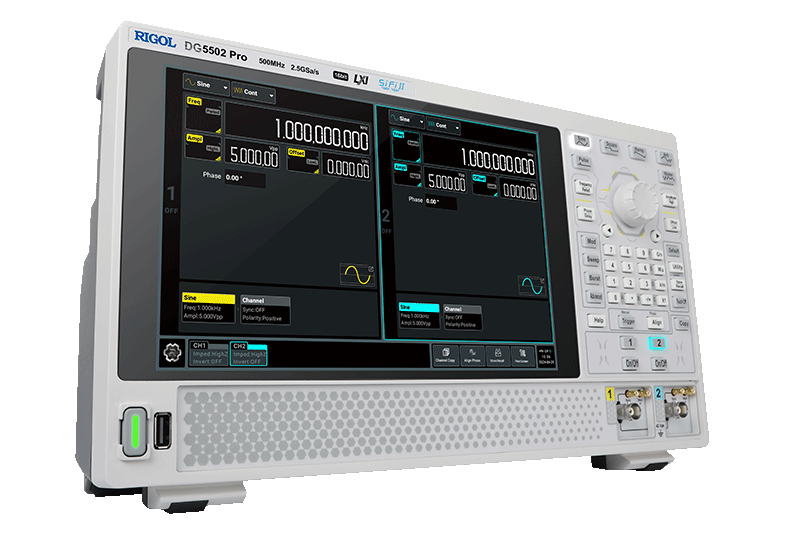

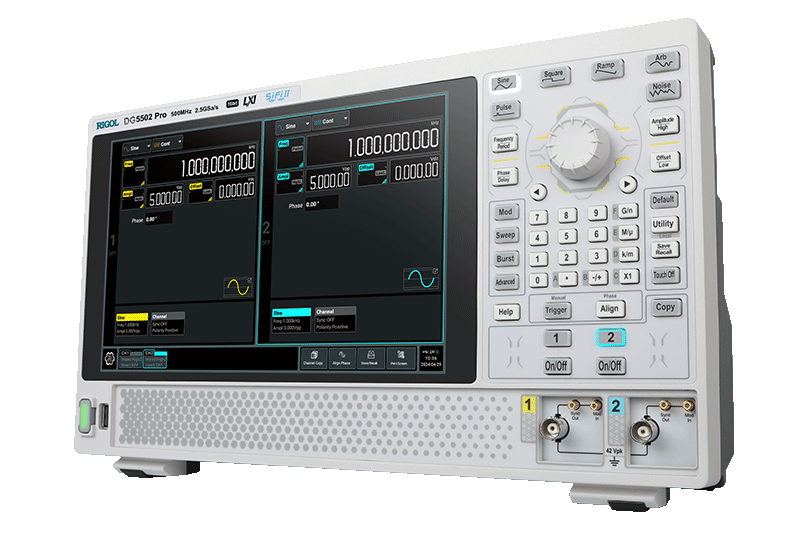

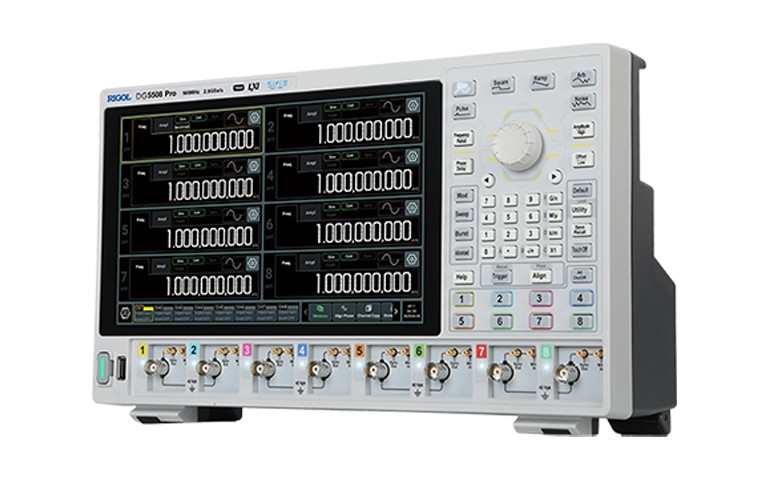

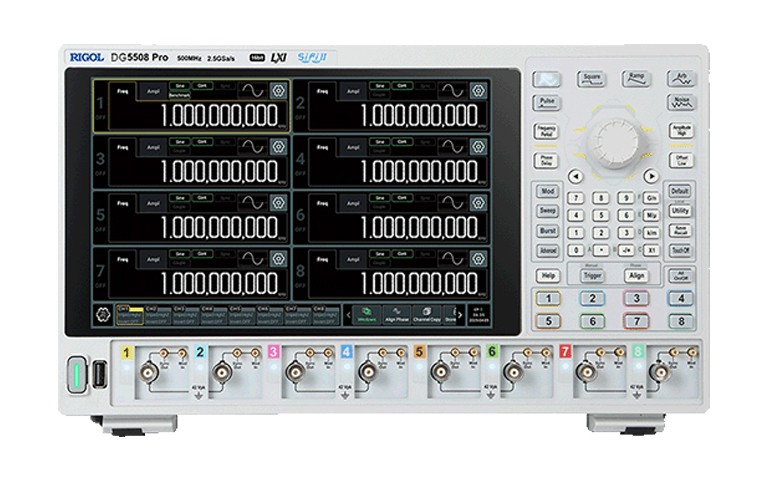

RIGOL DG5000 Pro系列函数/任意波形发生器DG5502 ProDG5352 ProDG5252 Pro
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型

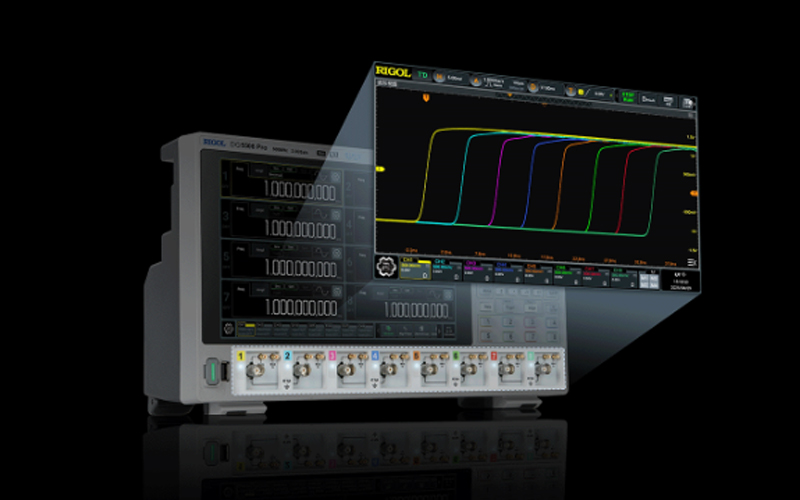

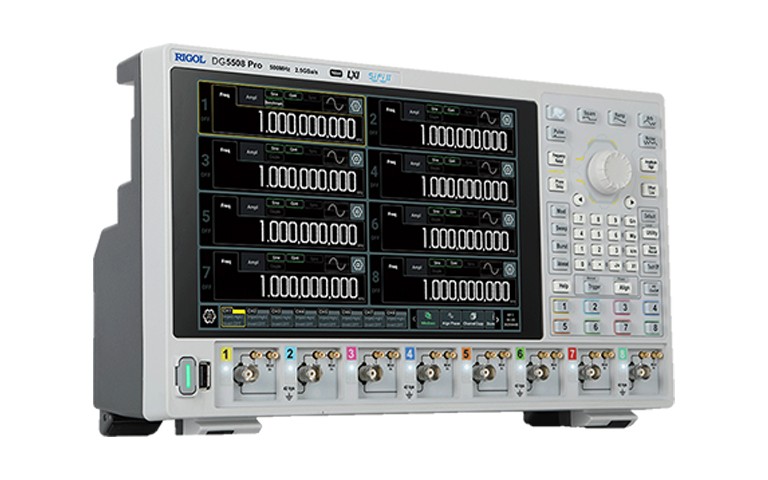

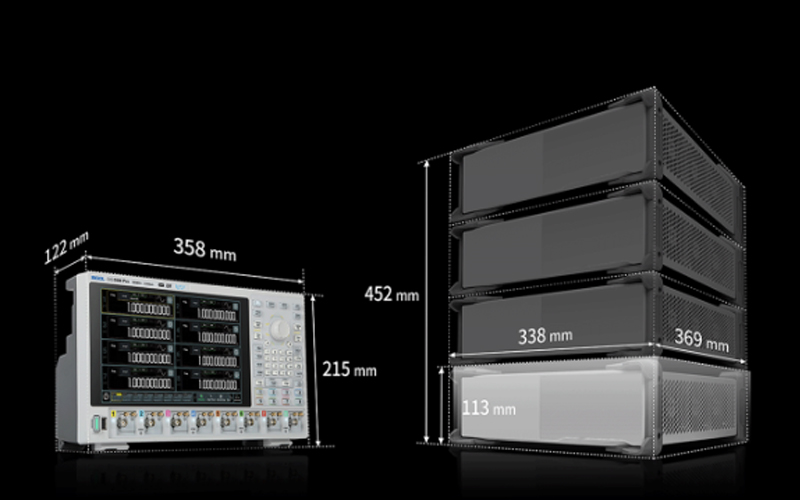

高密度多通道设计，极致紧凑的空间效率
DG5000 Pro创见性地在标准机箱内集成了多达8个高性能输出通道。相较于传统多台仪器组合方案，它能为您节省高达三分之二的宝贵工作台与机架空间。这一高密度设计，旨在帮助您用单台设备替代庞杂的仪器组，极大简化复杂测试系统的搭建与管理。

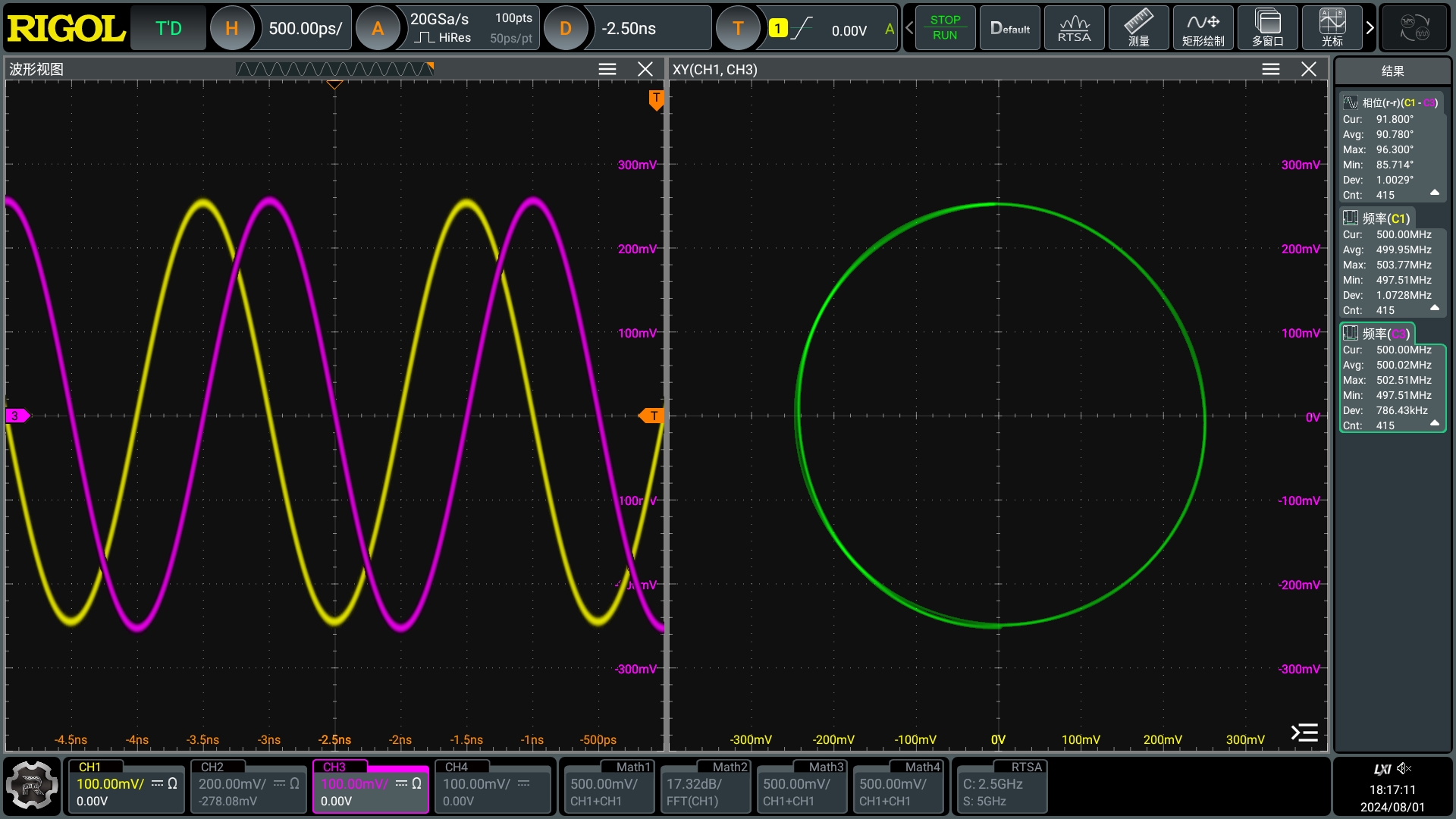

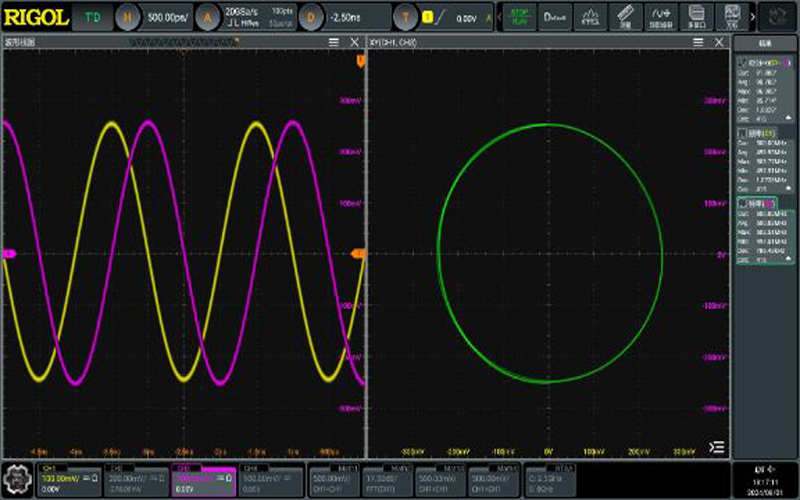

皮秒级同步与纳秒级灵活延时调校
多通道的价值在于其精密时序控制能力。DG5000 Pro不仅拥有优于500ps的通道间同步偏差，确保了多路信号天然的高度一致性；更在此基础上，提供了宽达±200ns的可调输出延时。这一“精准同步”与“灵活调校”的强大组合，让您既能生成完美的相干信号组，也能轻松模拟真实世界中的传播延迟、构建各种复杂时序关系，是进行相控阵技术研究、多通道系统仿真等先进应用的理想选择。

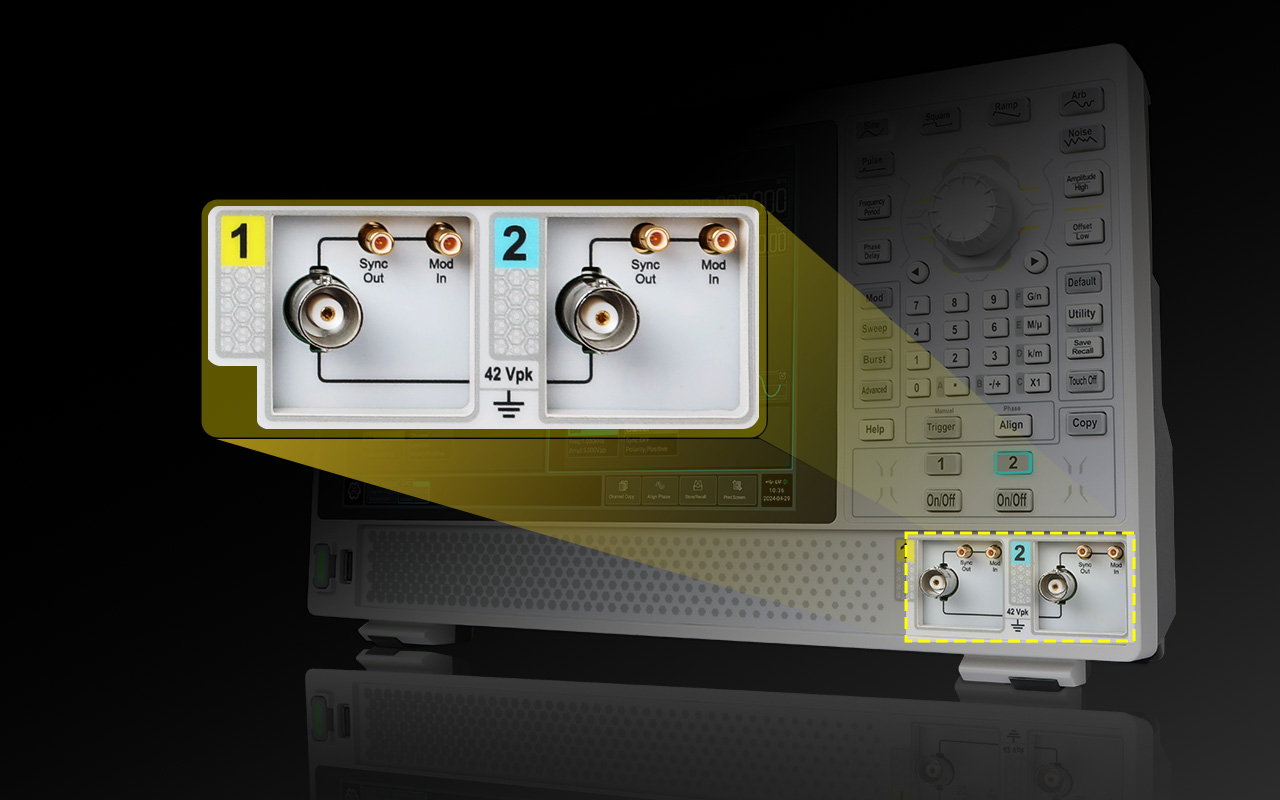

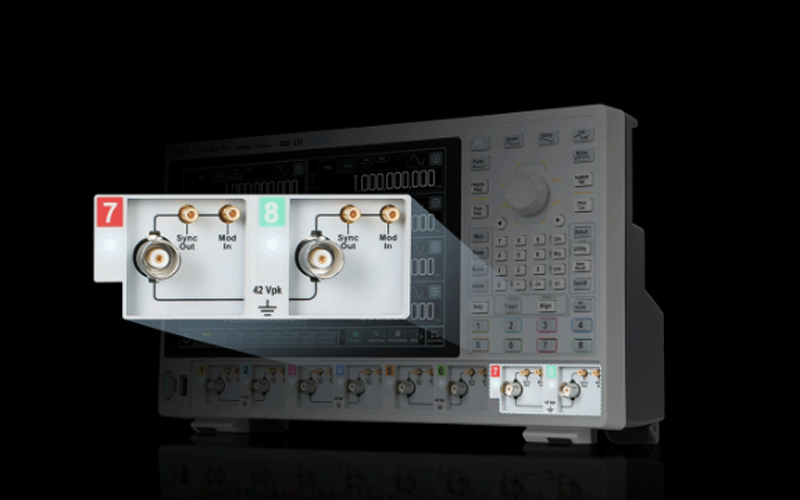

隔离通道组设计，兼具纯净与灵活
在复杂的系统中，信号完整性至关重要。DG5000 Pro采用先进的分组隔离架构。通道被组织成四对完全独立的隔离组（CH1/2, CH3/4, ...）。每一组都与其他组和机壳地完全电气隔离，能有效消除当您同时测试多个独立电路时产生的地环路干扰。这种设计不仅保证了信号的纯净与安全，其组内共享参考地的结构也天然适用于生成差分信号，为您在混合信号测试中提供了无与伦比的灵活性。

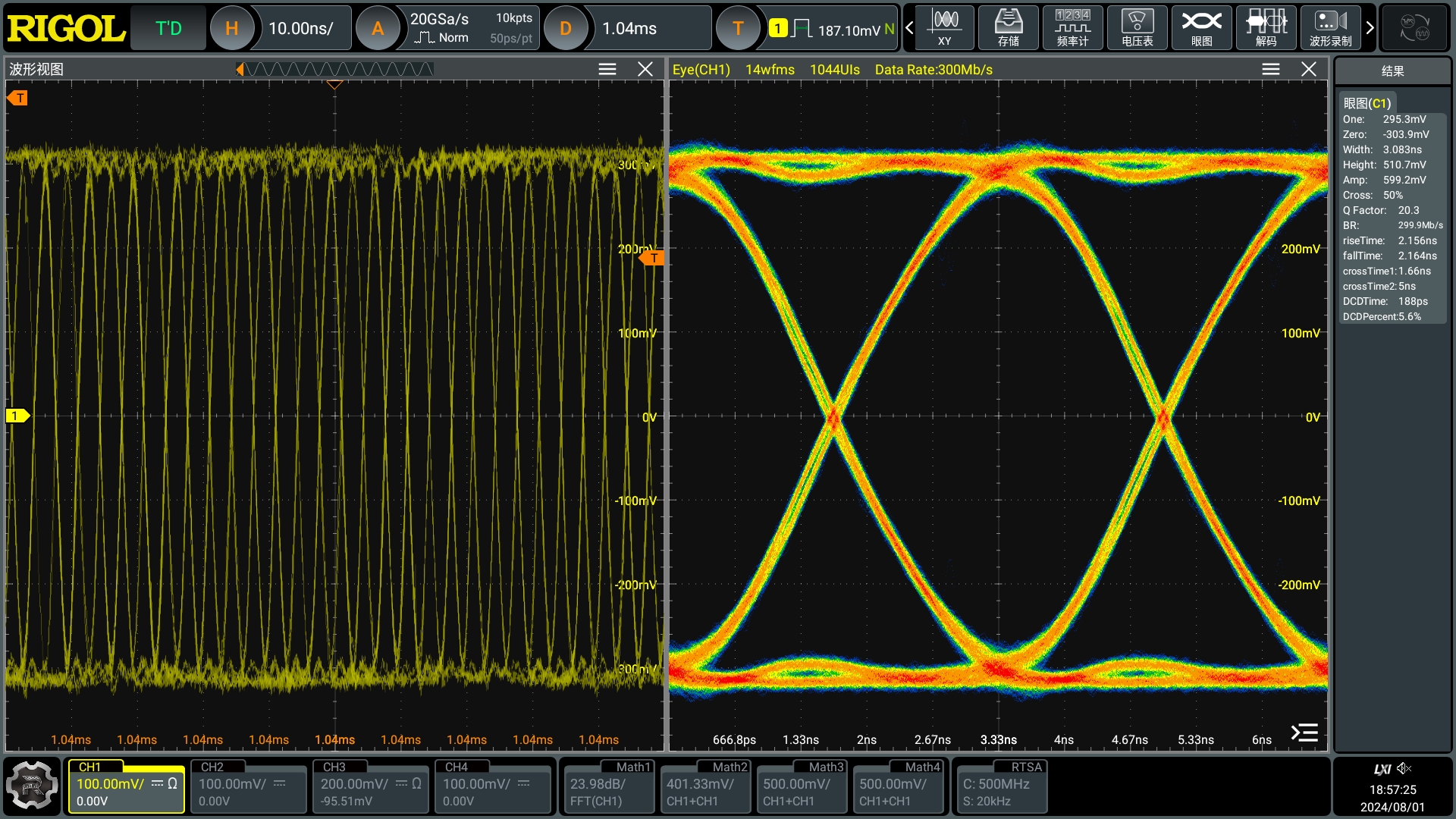

高采样率，高保真度
凭借高达2.5GSa/s的采样率与16bit垂直分辨率，DG5000 Pro能够捕捉并复现信号的每一个精微细节。无论是标准函数还是复杂的任意波形，都能被极致保真地还原，为您提供一个稳定、可信的“金标准”信号源。

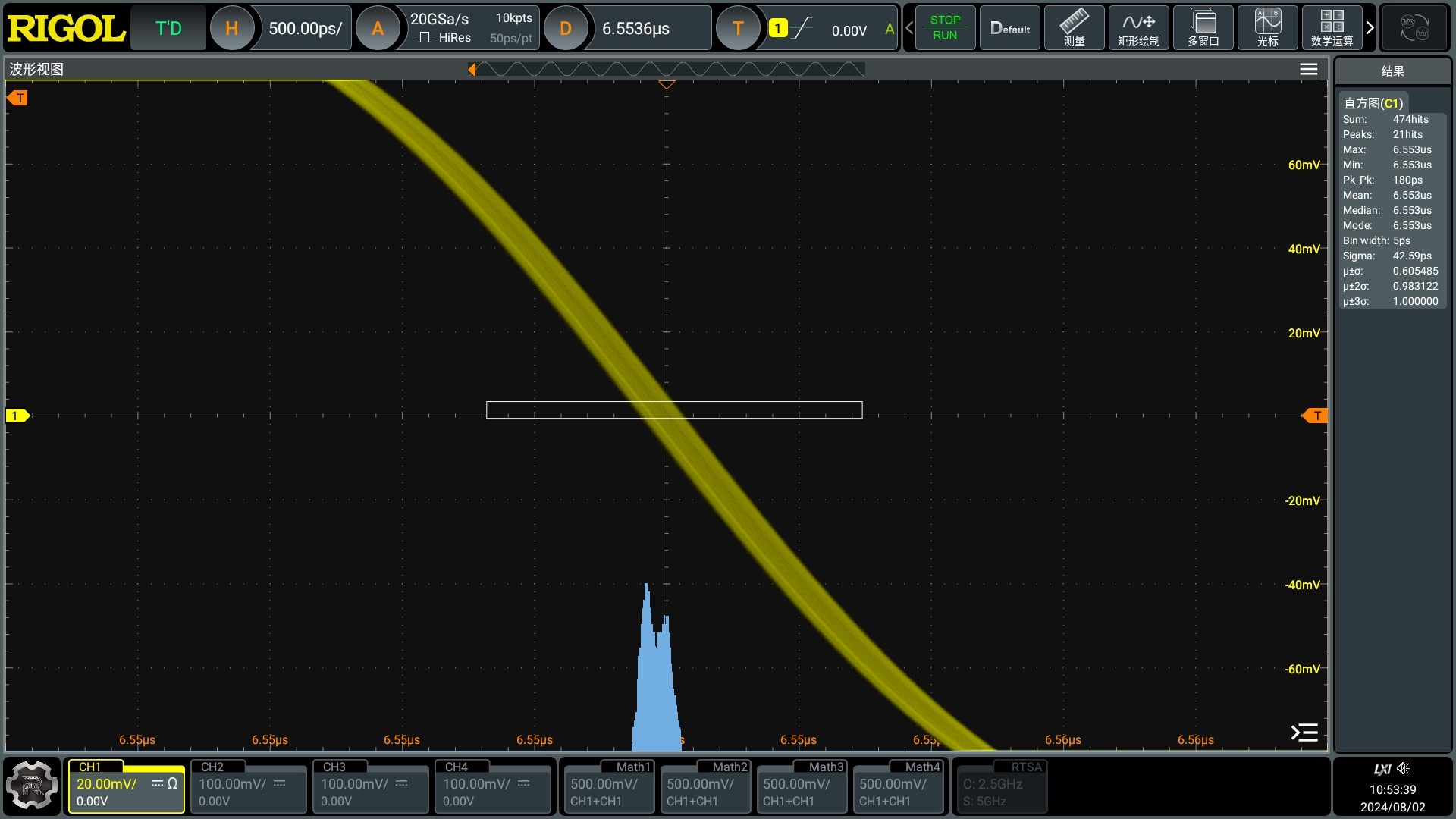

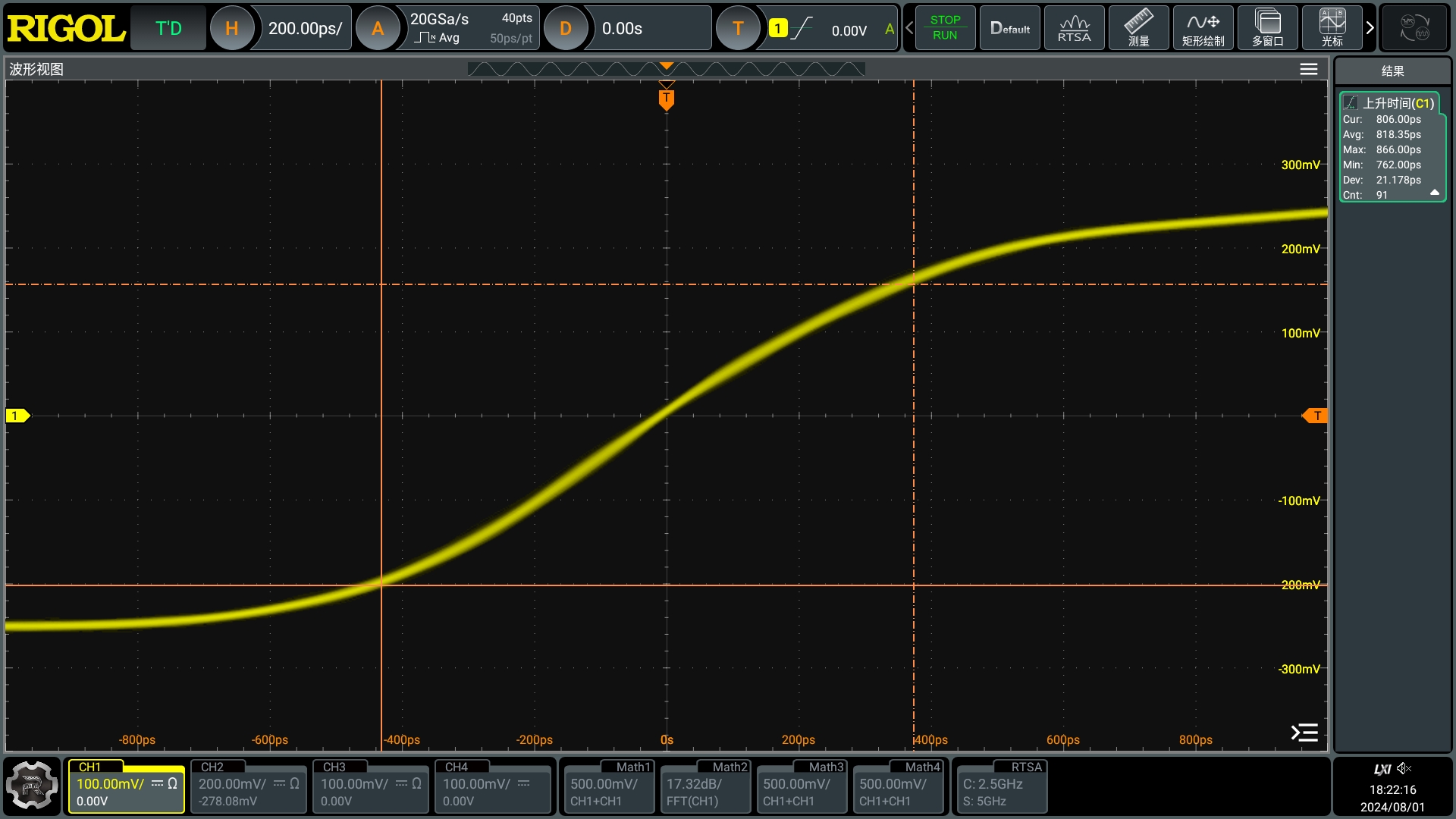

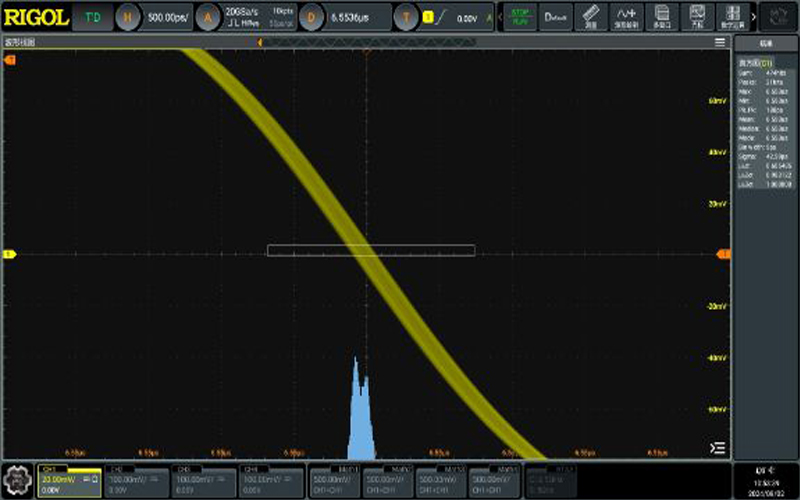

信号高保真，超低抖动
得益于RIGOL独有的SiFi II信号高保真技术，DG5000 Pro的信号抖动被控制在惊人的200ps水平。这意味着波形的每一个边沿都极致稳定、干净利落。无论是作为高速系统的时钟源，还是用于需要精密时序的测试，超低的抖动都能确保您的信号在时间维度上精准无误。

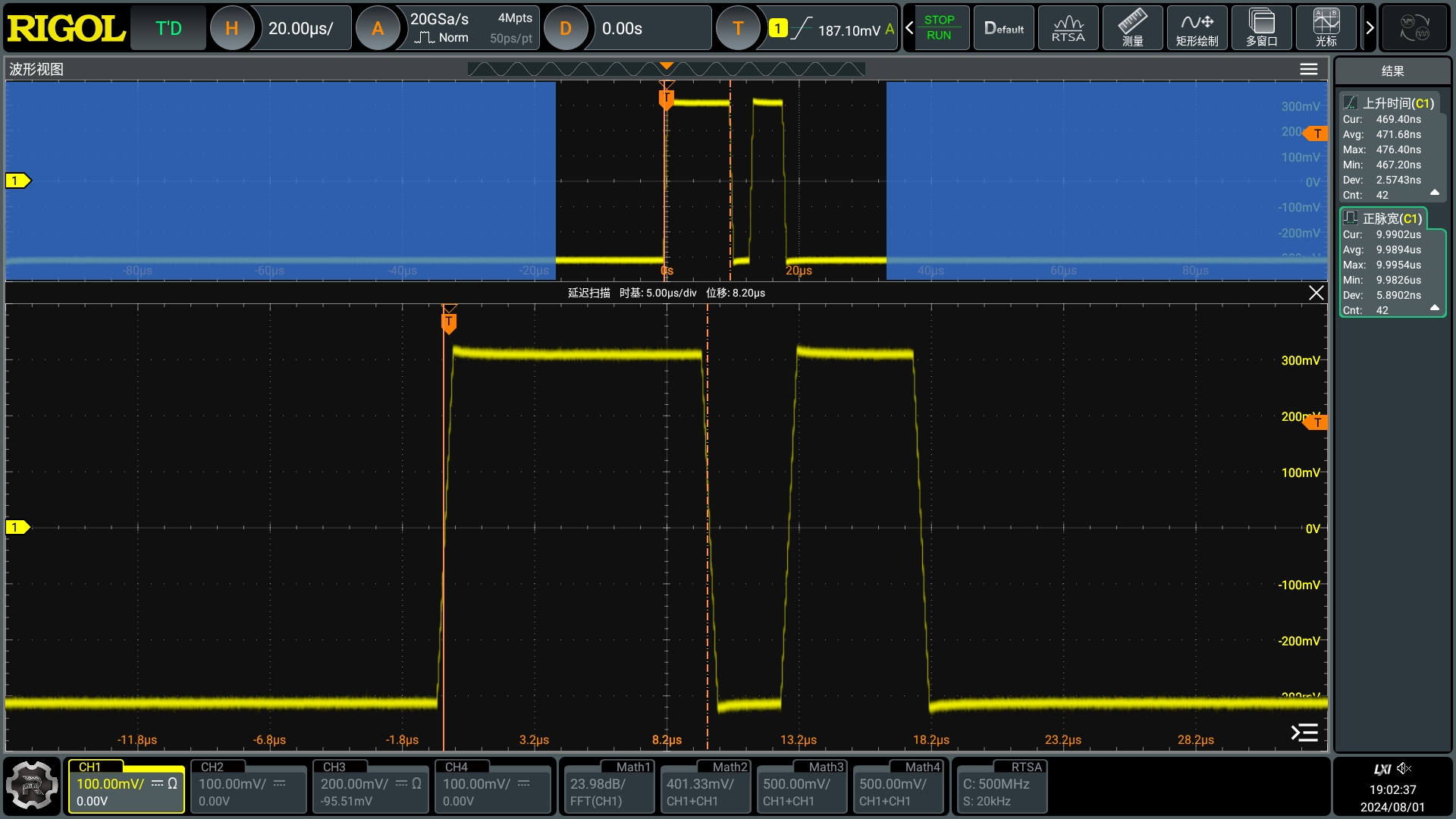

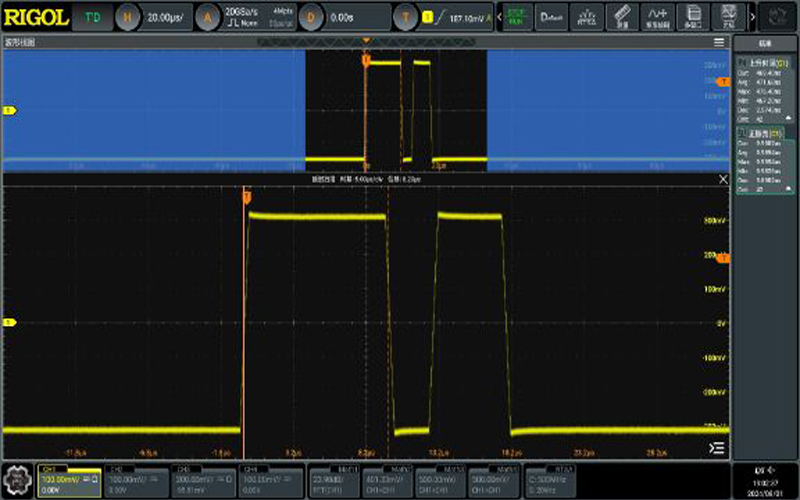

灵活的多脉冲功能
专为现代功率半导体测试而设计。DG5000 Pro支持生成2至30次可编辑的脉冲串，能轻松构建双脉冲测试（DPT）等应用场景，是进行MOSFET、IGBT等器件动态特性分析的理想工具。

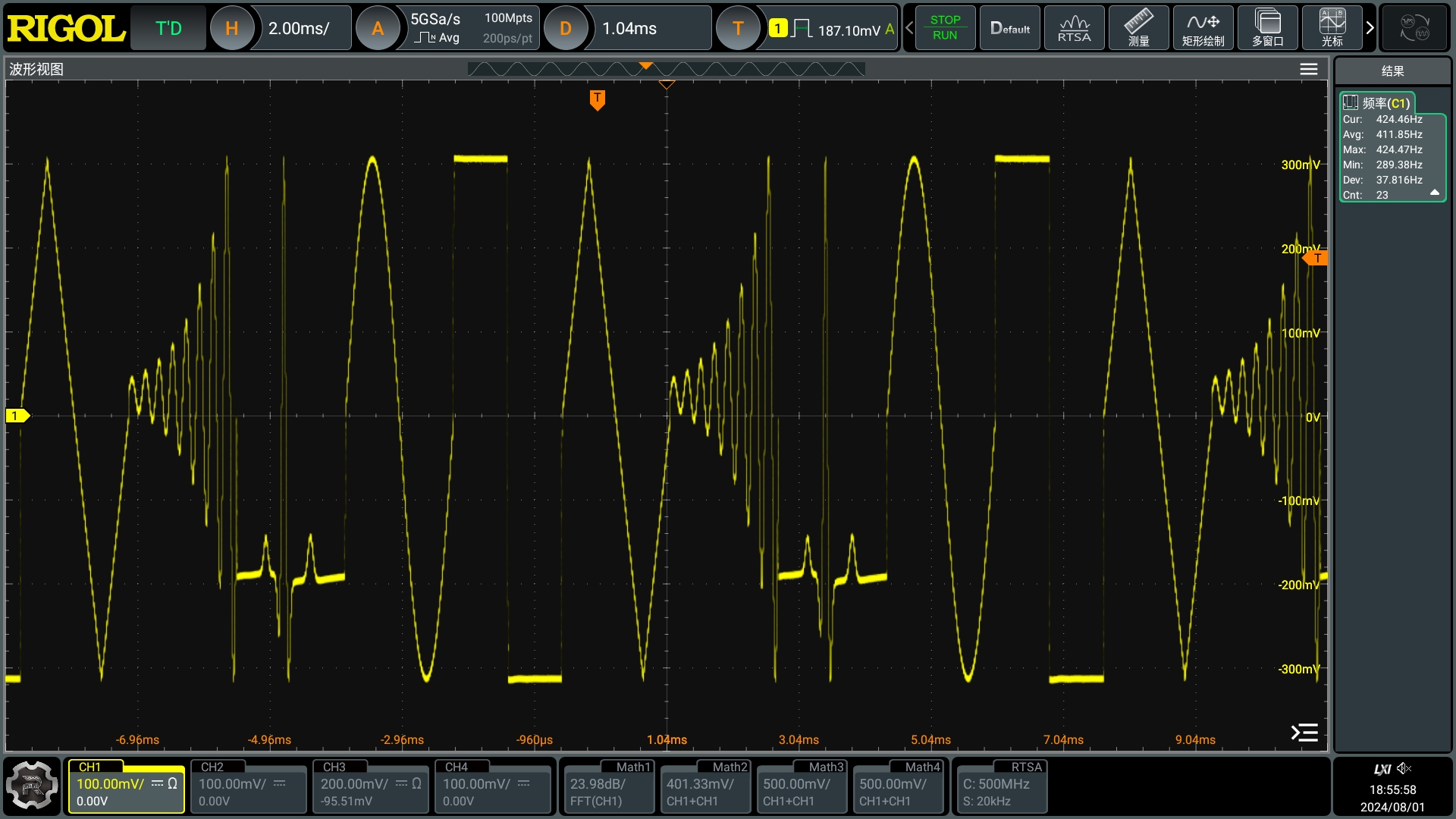

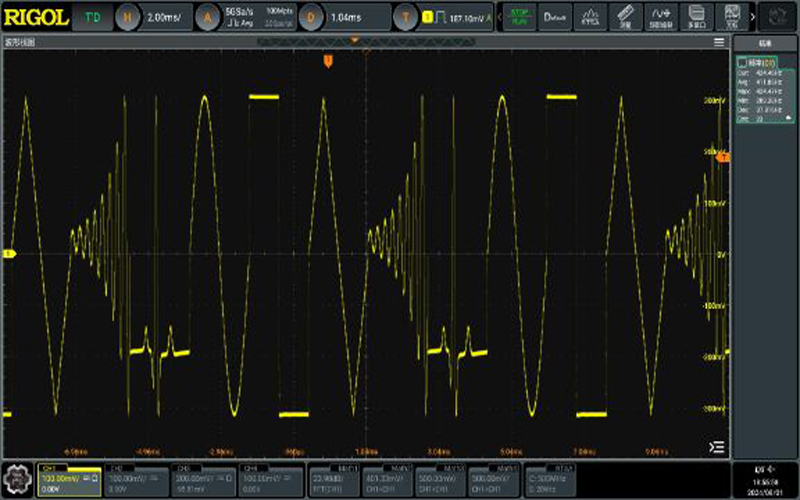

高级波形序列功能
将繁琐的重复性工作自动化。通过高达512步的序列编辑功能，您可以将原本需要手动切换的多个波形，一次性编排为完整的自动化测试用例。这不仅大幅提升了测试效率，也保证了复杂测试流程的一致性与可重复性。

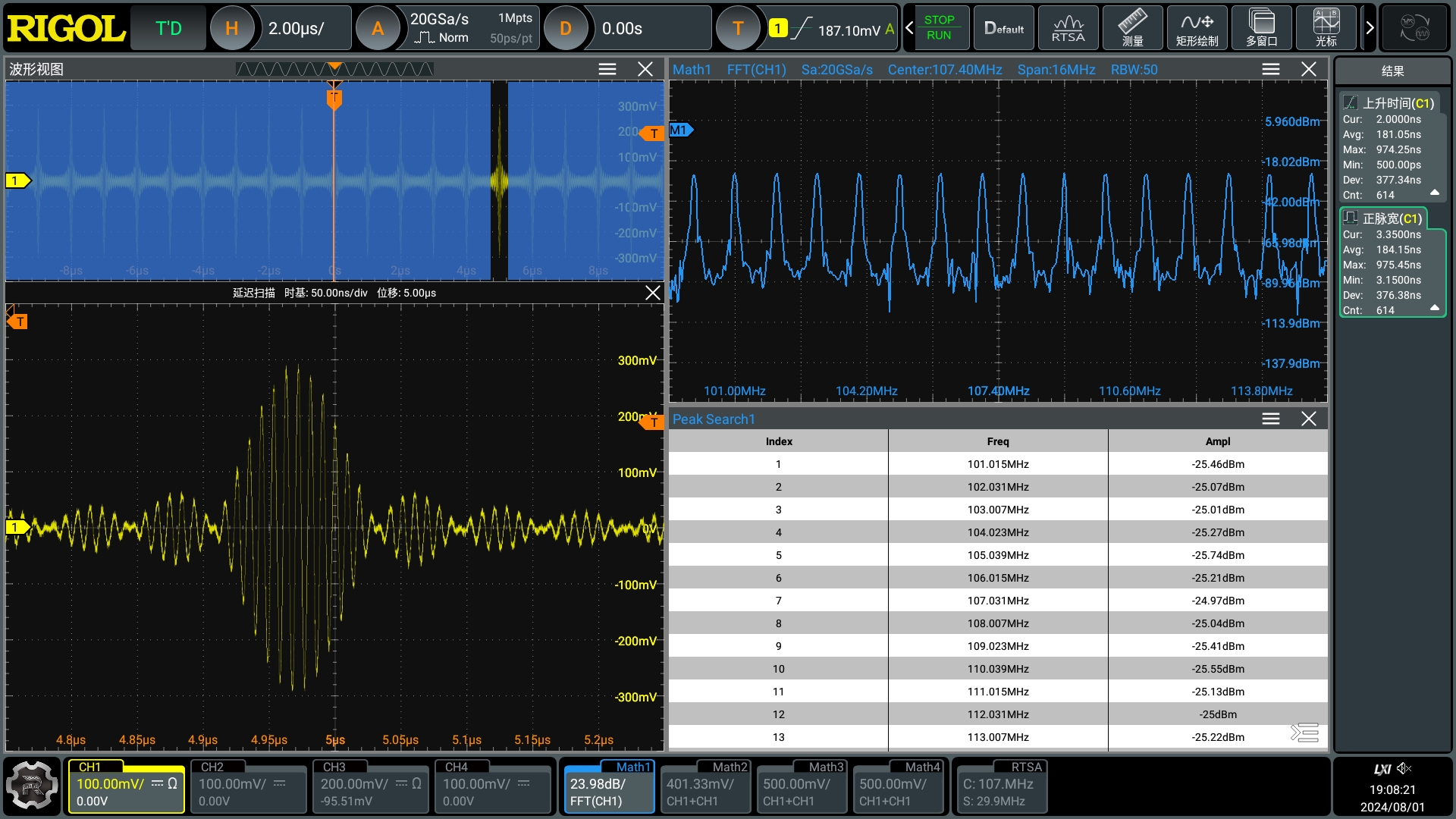

多音调制功能
内置强大的多音信号生成能力，可便捷生成多达16个音调的叠加信号，且每个音调的幅度和相位均可灵活编辑。它是进行放大器、滤波器等器件互调失真及非线性特性分析的高效工具。

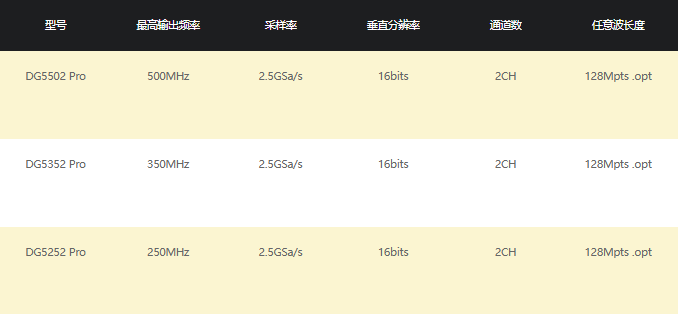

配置选型
|
型号 |
最高输出频率 |
采样率 |
垂直分辨率 |
通道数 |
任意波长度 |
|
DG5508-Pro |
500MHz |
2.5GSa/s |
16bits |
8CH |
128Mpts .opt |
|
DG5358-Pro |
350MHz |
2.5GSa/s |
16bits |
8CH |
128Mpts .opt |
|
DG5504-Pro |
500MHz |
2.5GSa/s |
16bits |
4CH |
128Mpts .opt |
|
DG5258-Pro |
250MHz |
2.5GSa/s |
16bits |
8CH |
128Mpts .opt |
|
DG5354-Pro |
350MHz |
2.5GSa/s |
16bits |
4CH |
128Mpts .opt |
|
DG5254-Pro |
250MHz |
2.5GSa/s |
16bits |
4CH |
128Mpts .opt |
|
DG5502-Pro |
500MHz |
2.5GSa/s |
16bits |
2CH |
128Mpts .opt |
|
DG5352-Pro |
350MHz |
2.5GSa/s |
16bits |
2CH |
128Mpts .opt |
|
DG5252-Pro |
250MHz |
2.5GSa/s |
16bits |
2CH |
128Mpts .opt |
