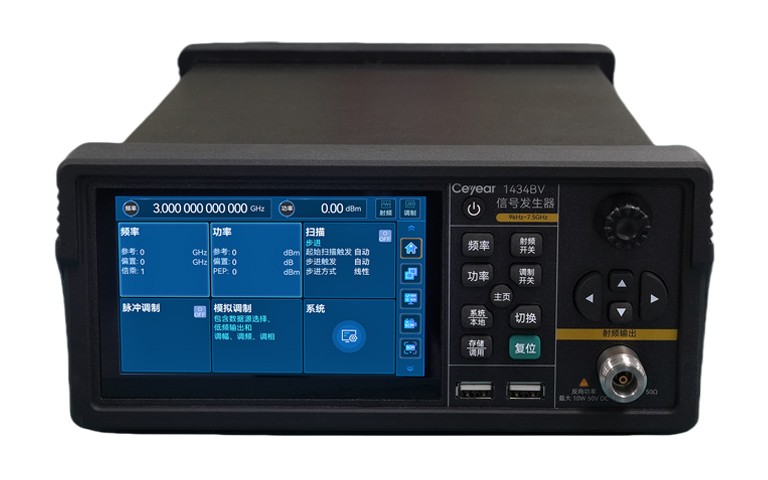

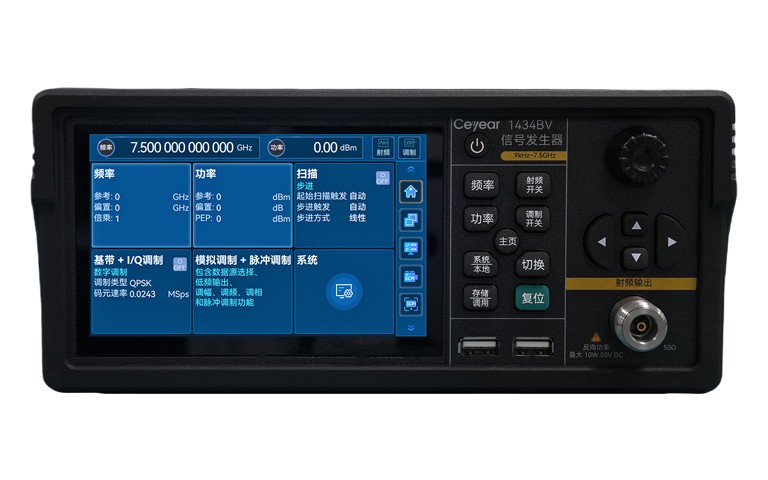

Ceyear思仪 1434AV/BV 信号发生器
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型

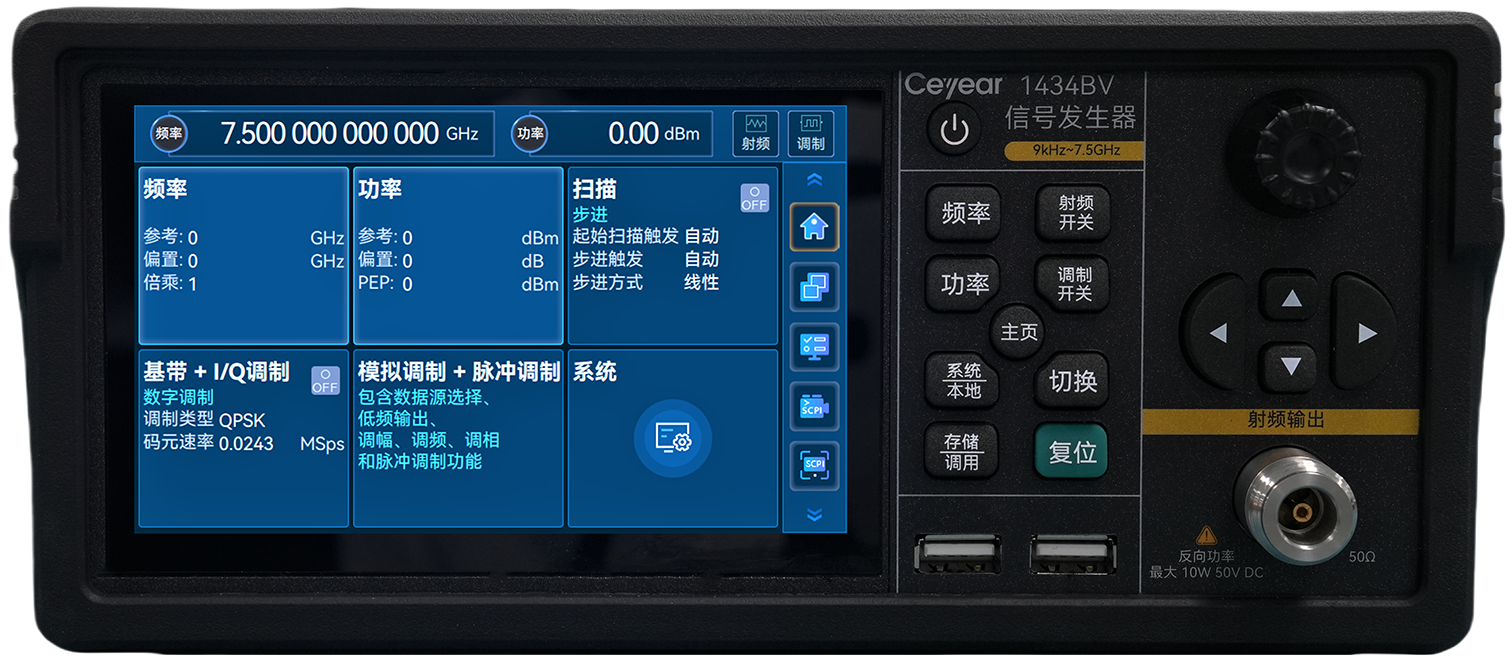

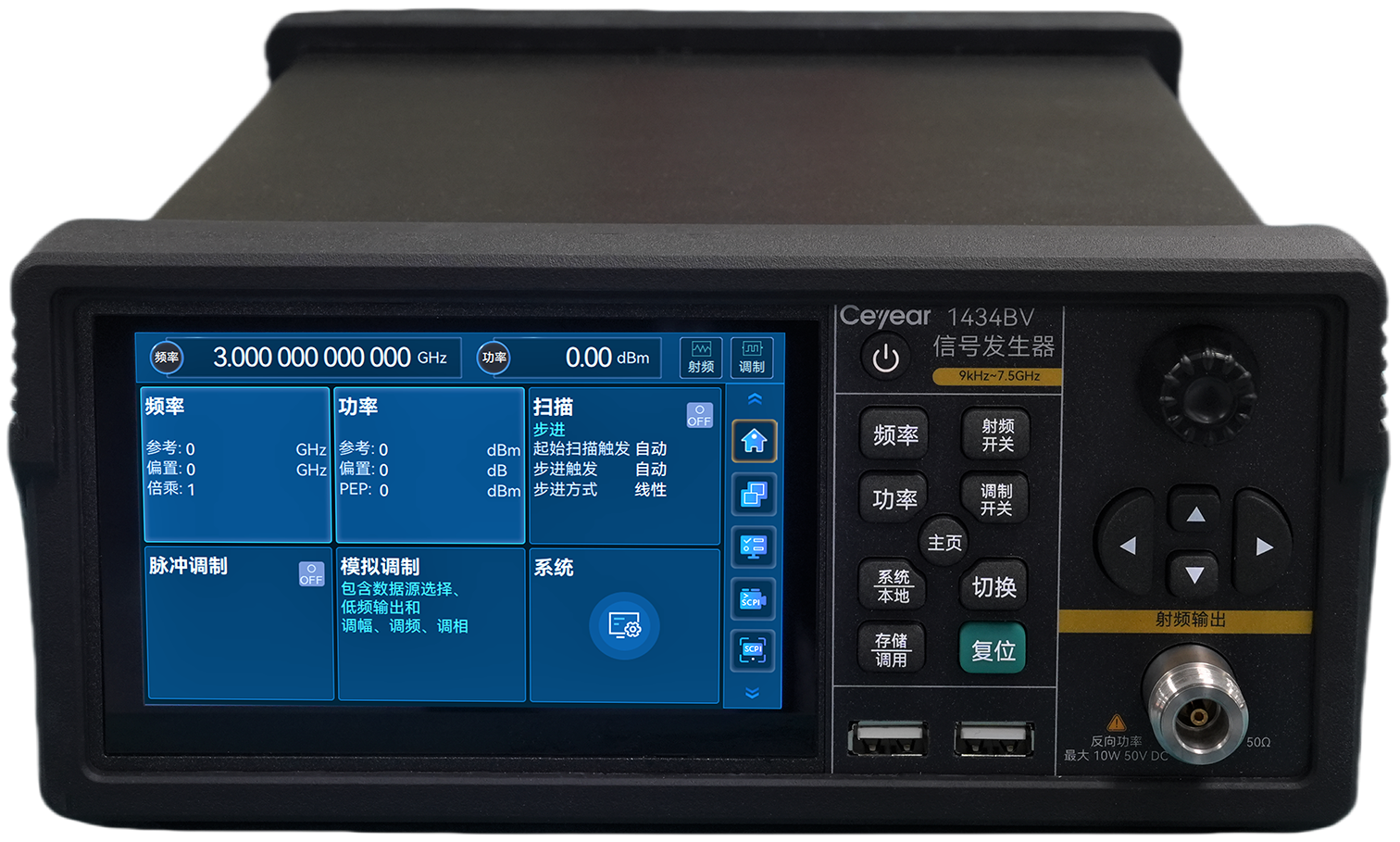

1434AV/BV是一款经济型矢量信号发生器，频率范围覆盖9kHz～3GHz/6GHz/7.5GHz，最大调制带宽240MHz。内置基带信号发生器，支持PSK、QAM、FSK、MSK等超过30种格式的通用数字调制信号的实时发生。具备任意波播放功能，搭配信号模拟软件，可产生5GNR、LTE、WCDMA、GSM、WLAN、蓝牙等多种通信协议信号。2U窄机箱结构，重量低至4kg，便携性好，集成紧凑性高，可满足通信、工业电子、高校等多领域多场景高性价比测试需求。
产品特点:
- 频率覆盖9kHz～3GHz/6GHz/7.5GHz
- 大动态范围功率输出
- 最大调制带宽240MHz
- 标配30多种标准数字调制样式实时产生
- 支持用户自定义仿真数据下载播放，可产生5GNR、LTE、WCDMA、GSM、WLAN、蓝牙等多种通信协议信号
- 优异的矢量调制性能，EVM为0.5%（5G NR，3.5GHz，测量值）
- 标配调频、调相、调幅、脉冲调制等多种调制功能
- 具备反向大功率烧毁保护功能，DC-50V，AC -50W(1GHz)
- 支持跨平台客户端及浏览器访问控制
- 支持USB功率计进行测试显示及功率平坦度校准补偿
- 支持SCPI指令录制，可生成Qt、C#、C++等程控示例工程
- 支持USB、LAN接口程控

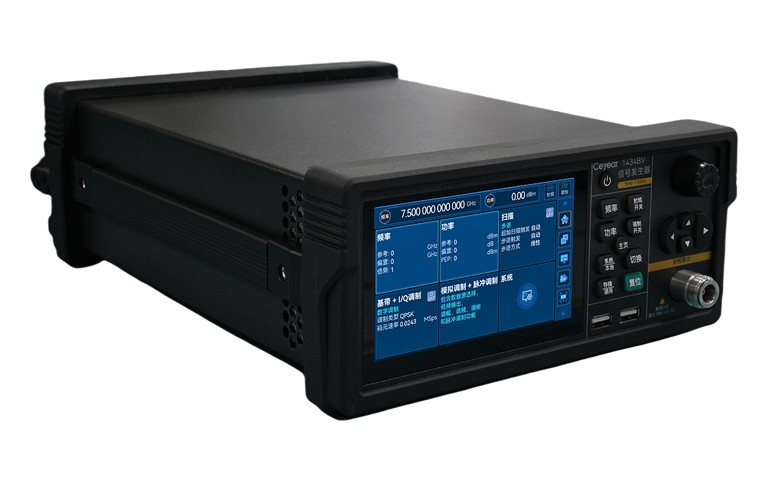

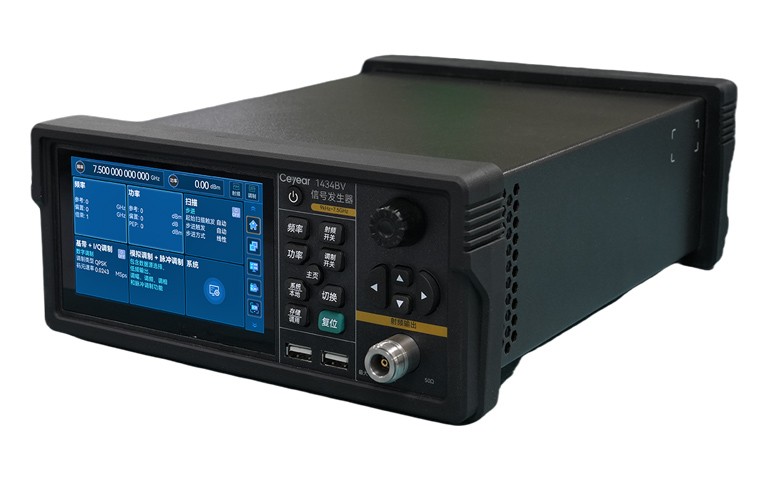

- 2U窄机箱设计，19寸标准机柜可并排部署2台，重量低至4kg，便于搬移
- 最大240MHz调制带宽
最大240MHz调制带宽

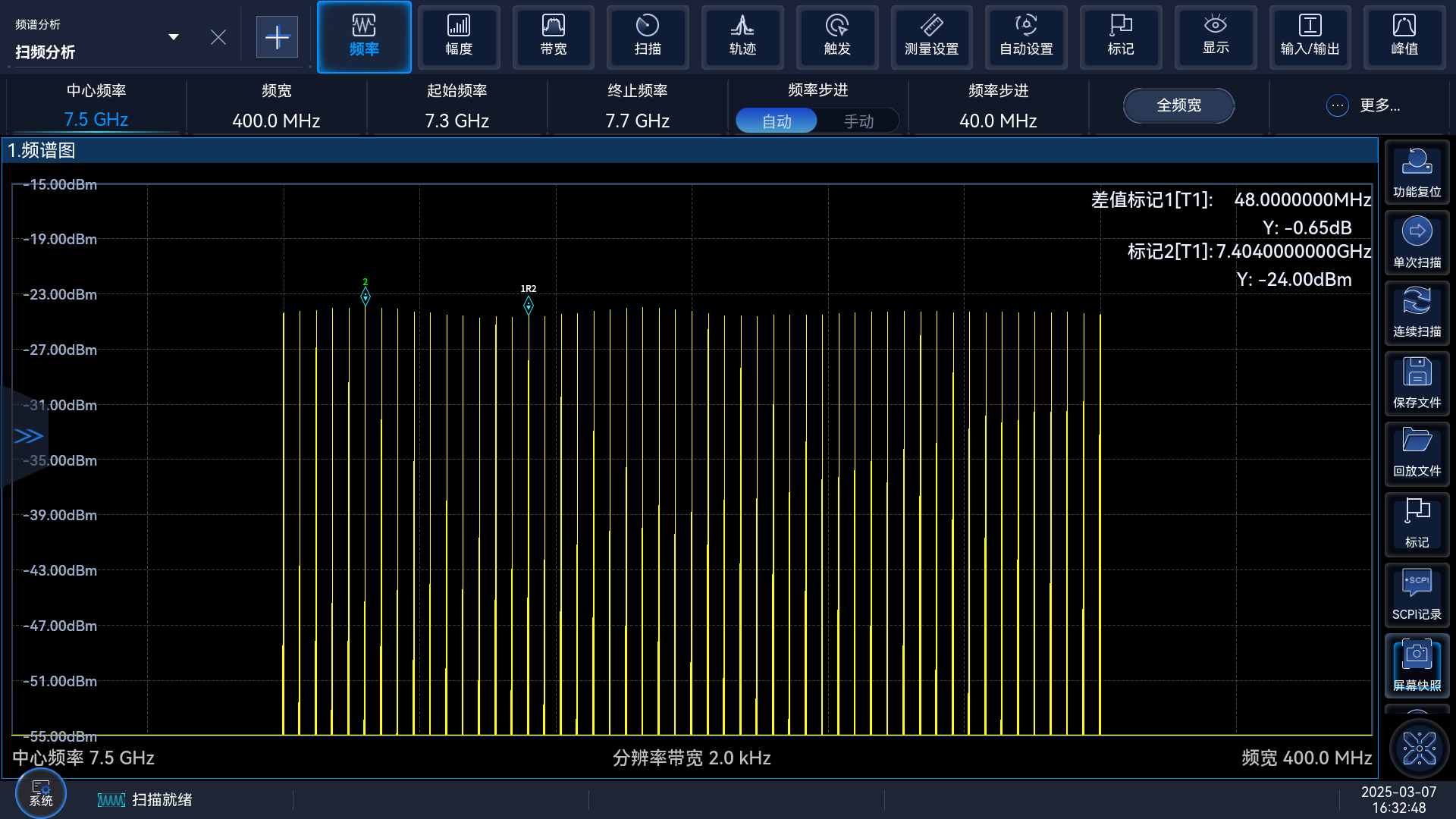

1434AV/BV矢量信号发生器能够提供最大240MHz调制带宽，频响优于1dB。根据不同应用场景，支持120MHz、240MHz带宽灵活选配，可满足4G、5G等多种通信测试需求。
高可靠大动态功率输出
标配高可靠大动态电子衰减器，最大输出功率达+25dBm（测量值），最小输出功率达-120dBm，功率准确度<0.5dB（测量值）。
支持标准数字调制样式实时产生
标配30多种标准数字调制样式实时产生功能，相比任意波方式，大大减少生成时间，在高速测试场景中具备明显的速度优势。
-
PSK：BPSK、QPSK、QPSK 45° offset、QPSK EDGE、AQPSK、OQPSK、π/4-QPSK、π/2-DBPSK、π/4-DQPSK、π/8-D8PSK、8PSK、8PSK EDGE
-
QAM：16、32、64、128、256、512、1024、2048、4096
-
FSK：2、4、8、16、32、64、自定义FSK
-
APSK：16APSK、32APSK
-
ASK、MSK、自定义IQ文件
优异的矢量调制精度
1434AV/BV矢量信号发生器具备优异的矢量调制精度，EVM为 0.5%（5G NR，3.5GHz载波，测量值），ACLR 为-55dBc（5G NR，3.5GHz载波，测量值）。胜任通信设备研发中的性能评估及产线中的通信设备性能检测。
支持用户自定义仿真数据下载播放，可进行多种通信协议信号模拟
1434AV/BV矢量信号发生器搭配信号模拟软件，可产生5GNR、LTE、WCDMA、GSM、WLAN、LoRa、蓝牙等多种通信协议信号，并自动下载播放。
支持USB功率计进行测试显示及功率平坦度校准补偿
1434AV/BV矢量信号发生器支持思仪科技等多家厂商的功率探头进行测试显示，并能使用功率探头进行自身的功率平坦度校准补偿。
支持SCPI指令录制
1434AV/BV矢量信号发生器支持SCPI指令录制，该功能可自动生成Qt、C#、C++等程控示例工程，让程控更简单。

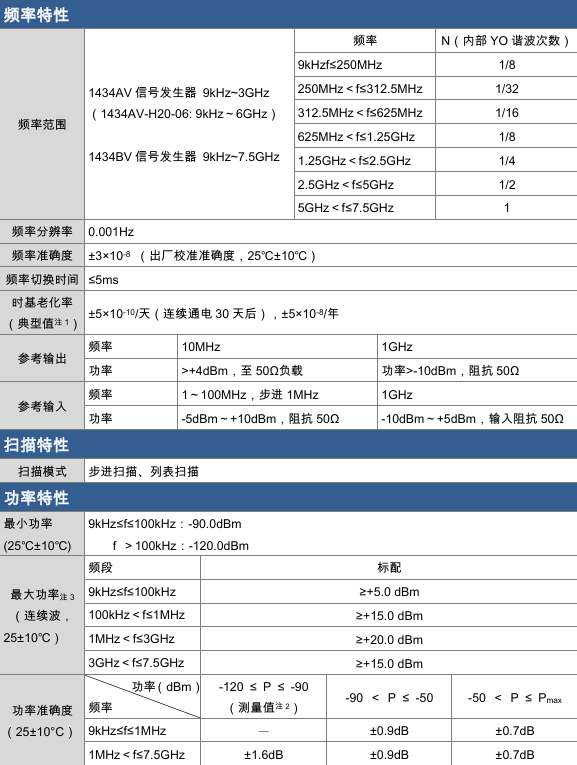

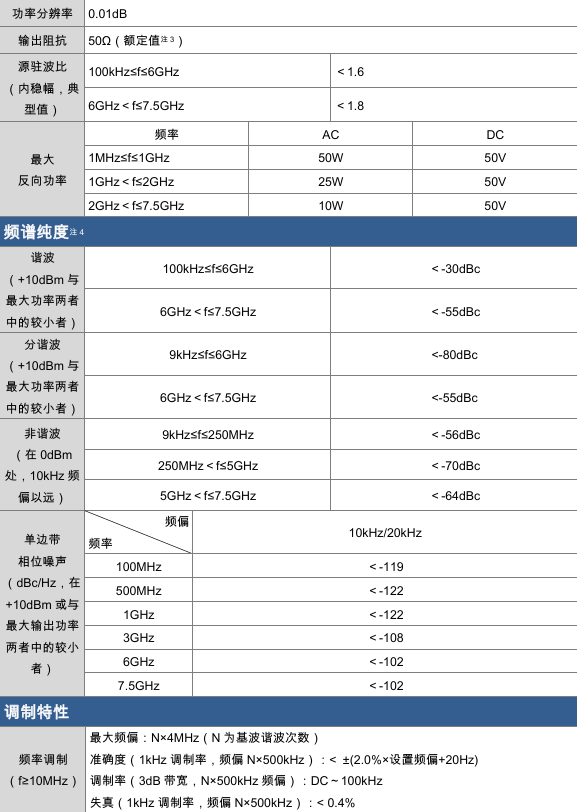

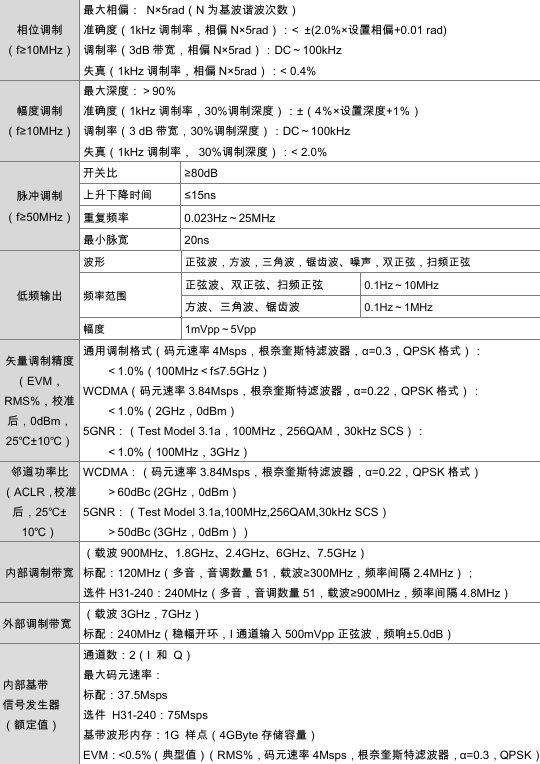

配置选型
|

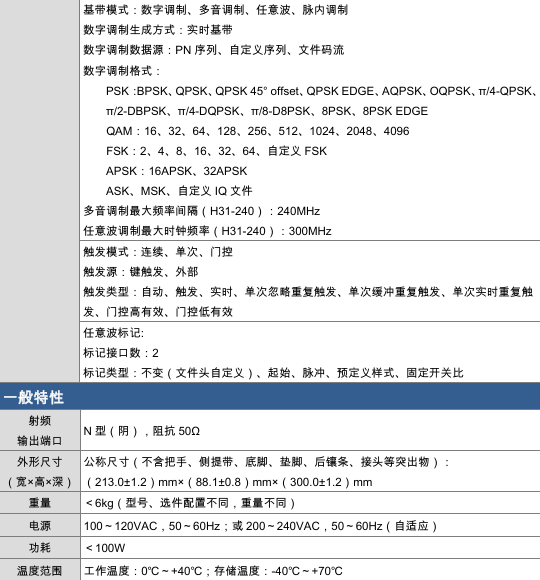

一般特性 |
|||||||||||||||||
|
射频 输出端口 |
N型（阴），阻抗50Ω |
||||||||||||||||
|
外形尺寸（宽×高×深） |
公称尺寸（不含把手、侧提带、底脚、垫脚、后镶条、接头等突出物）： （213.0±1.2）mm×（88.1±0.8）mm×（300.0±1.2）mm |
||||||||||||||||
|
重量 |
＜6kg（型号、选件配置不同，重量不同） |
||||||||||||||||
|
电源 |
100～120VAC，50～60Hz；或200～240VAC，50～60Hz（自适应） |
||||||||||||||||
|
功耗 |
＜100W |
||||||||||||||||
|
温度范围 |
工作温度：0℃～+40℃；存储温度：-40℃～+70℃ |
||||||||||||||||
