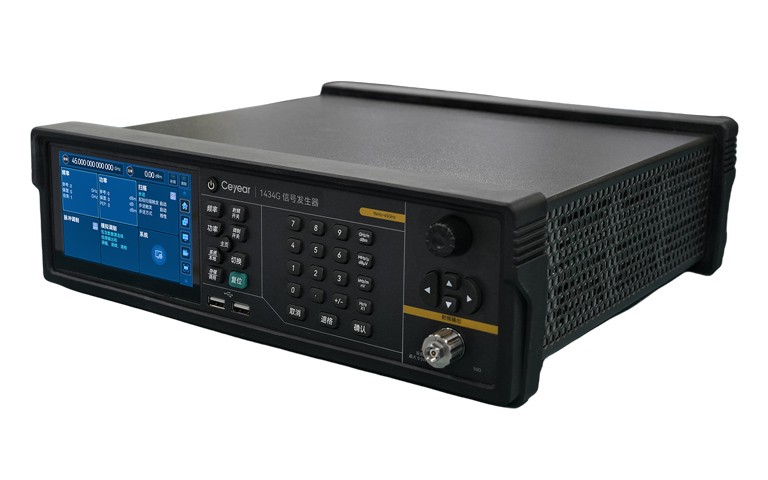

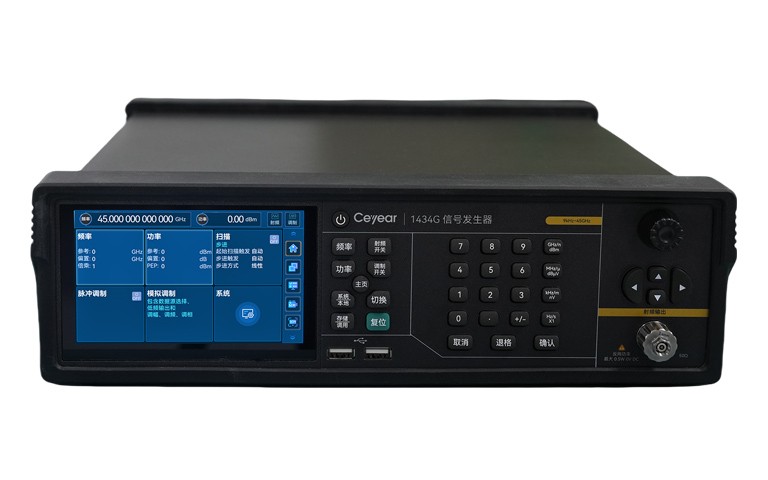

Ceyear思仪 1434A/D/G 信号发生器
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型

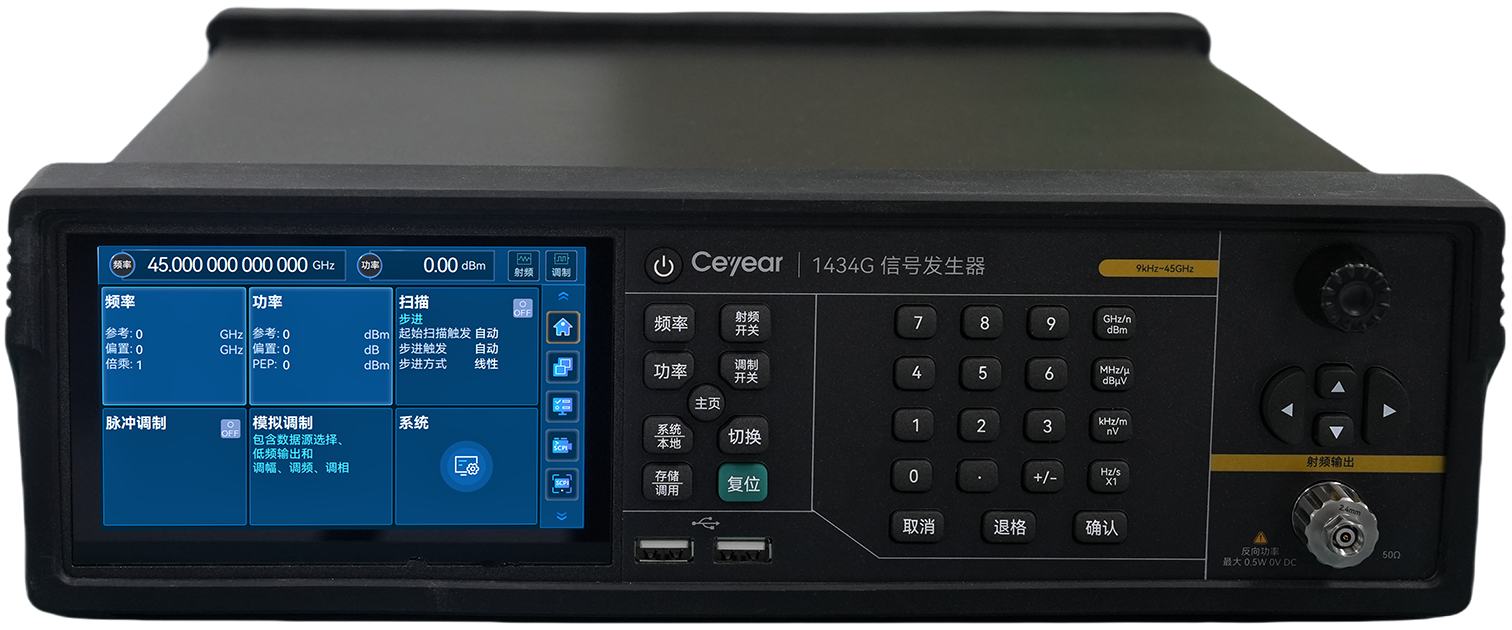

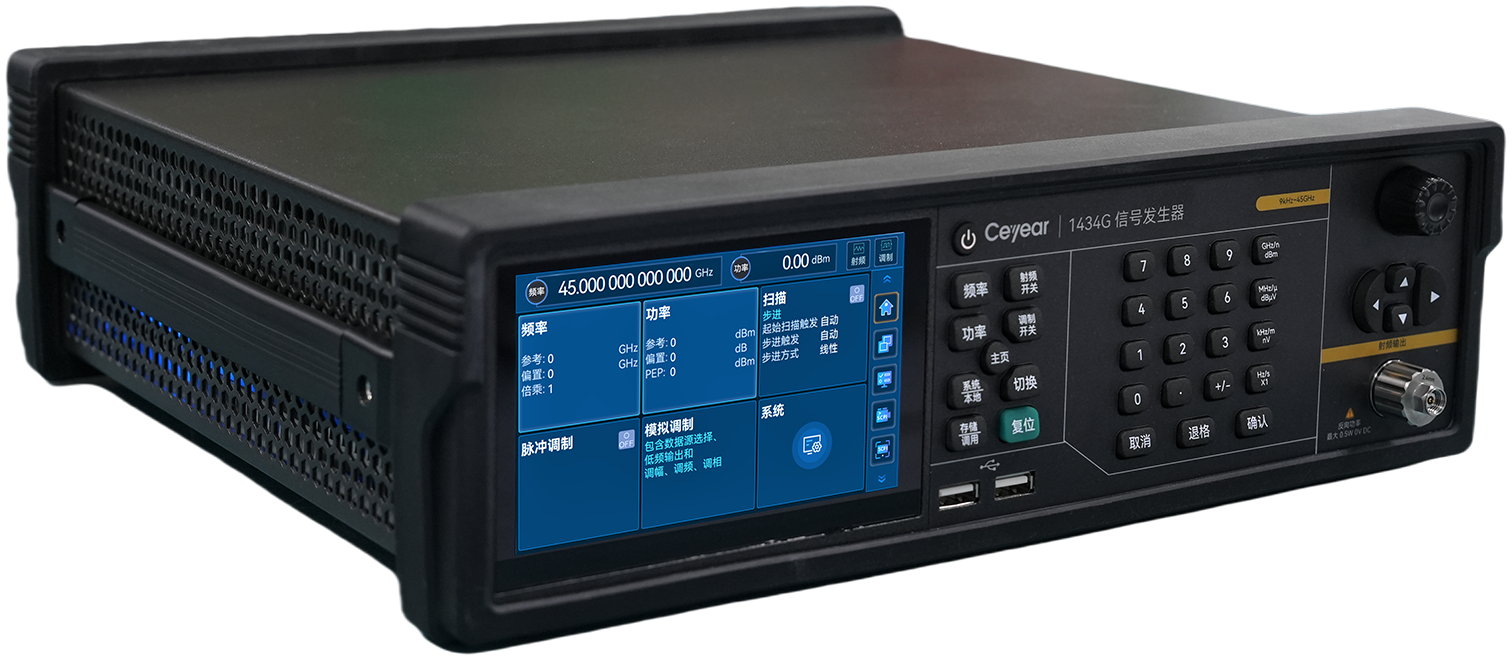

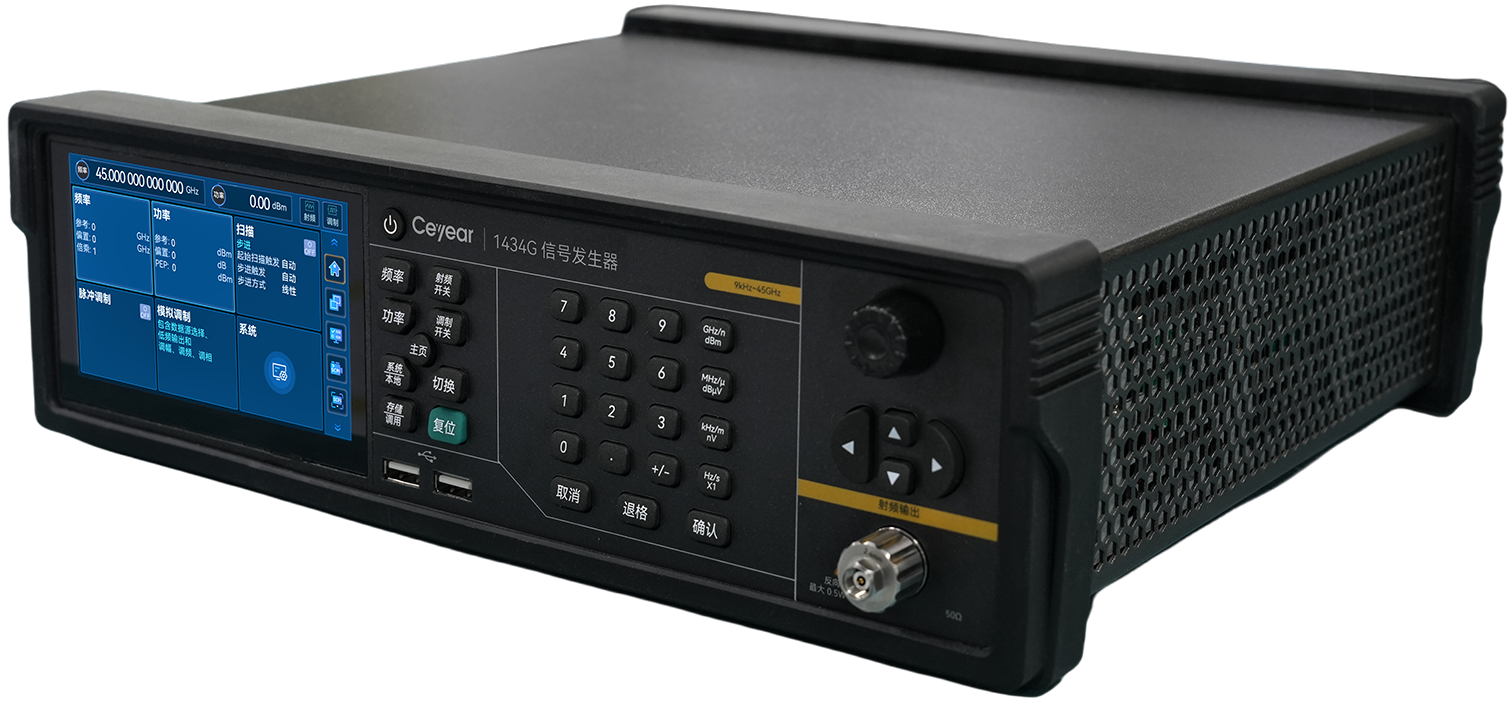

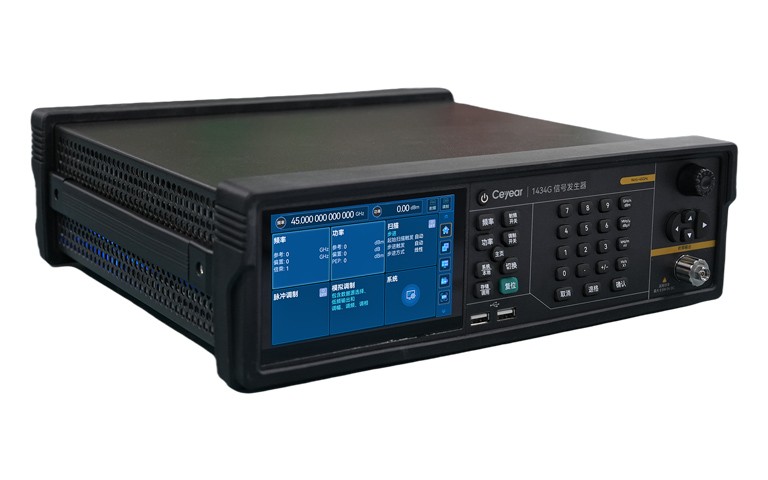

1434A/D/G信号发生器是一款经济型模拟信号发生器。频率范围覆盖9kHz～3GHz/6GHz/20GHz/45GHz，具备丰富的调制功能，涵盖调频、调相、调幅、脉冲调制等多种调制样式。2U便携式机箱结构，体积小巧，重量低至5.2kg，便于携带。在紧凑的空间内实现优异的性能，可满足通信、工业电子、高校等多领域测试需求。
产品特点:
- 频率覆盖9kHz～3GHz/6GHz/20GHz/45GHz
- 大动态范围功率输出
- 高准确度功率输出，测量值＜0.5dB
- 优良的频谱纯度，相位噪声-124dBc/Hz（1GHz@10kHz，测量值）
- 具备反向大功率烧毁保护功能，DC-50V，AC -50W(1GHz)
- 标配调频、调相、调幅、脉冲调制等多种调制功能
- 支持跨平台浏览器访问控制
- 支持USB功率计进行测试显示及功率平坦度校准补偿
- 支持SCPI指令录制，可生成Qt、C#、C++等程控示例工程

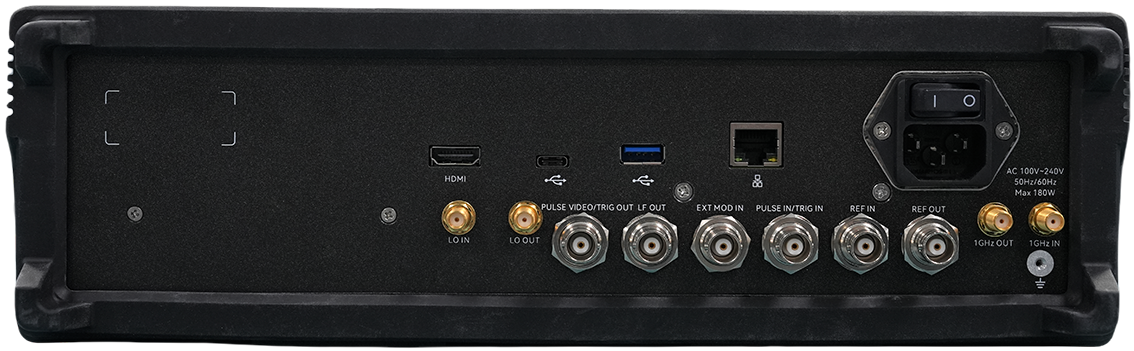

- 支持USB、LAN接口程控
- 2U高机箱设计，重量低至5.2kg，便于搬移
优良的频谱纯度
1434系列信号发生器输出信号纯净。单边带相位噪声优于-122dBc/Hz（1GHz载波，10kHz频偏），5GHz非谐波小于-70dBc，10GHz谐波小于-55dBc。
大动态范围、高准确度功率输出

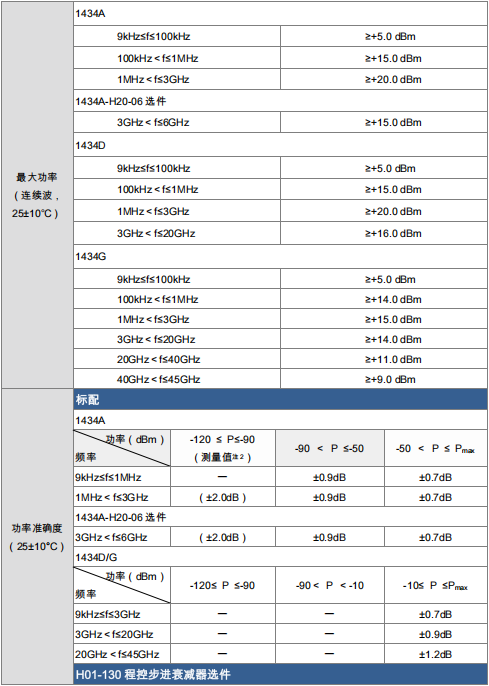

1434A标配高可靠大动态电子衰减器，1434D/G选配机械衰减器，最小输出功率达-120dBm。最大输出功率达+25dBm（2GHz）、+20dBm（20GHz）、+16dBm（45GHz），功率准确度＜0.5dB（测量值）。
丰富的调制功能
标配调频、调相、调幅、脉冲调制等多种调制样式。调频、调相、调幅支持正弦波、方波、三角波、锯齿波、噪声、扫频正弦、双正弦多种调制波形；脉冲调制支持双脉冲、脉冲串、重频参差、重频抖动、重频滑变等复杂脉冲调制功能。
支持USB功率计进行测试显示及功率平坦度校准补偿
1434支持电科思仪等多家厂商的功率探头进行测试显示，并能使用功率探头进行自身的功率平坦度校准补偿。
支持SCPI指令录制
1434系列信号发生器支持SCPI指令录制功能，可自动生成Qt、C#、C++等程控示例工程，让程控更简单。
配置选型
|

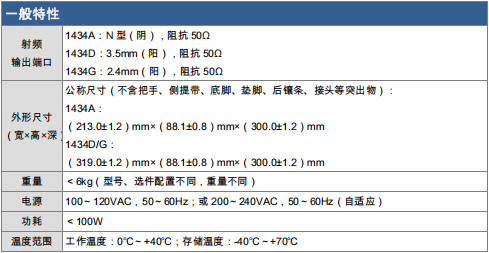

一般特性 |
|||||||||||||||||||||
|
射频 输出端口 |
1434A：N型（阴），阻抗50Ω 1434D：3.5mm（阳），阻抗50Ω 1434G：2.4mm（阳），阻抗50Ω |
||||||||||||||||||||
|
外形尺寸（宽×高×深） |
公称尺寸（不含把手、侧提带、底脚、垫脚、后镶条、接头等突出物）： 1434A：（213.0±1.2）mm×（88.1±0.8）mm×（300.0±1.2）mm 1434D/G：（319.0±1.2）mm×（88.1±0.8）mm×（300.0±1.2）mm |
||||||||||||||||||||
|
重量 |
＜6kg（型号、选件配置不同，重量不同） |
||||||||||||||||||||
|
电源 |
100～120VAC，50～60Hz；或200～240VAC，50～60Hz（自适应） |
||||||||||||||||||||
|
功耗 |
＜100W |
||||||||||||||||||||
|
温度范围 |
工作温度：0℃～+40℃；存储温度：-40℃～+70℃ |
||||||||||||||||||||
